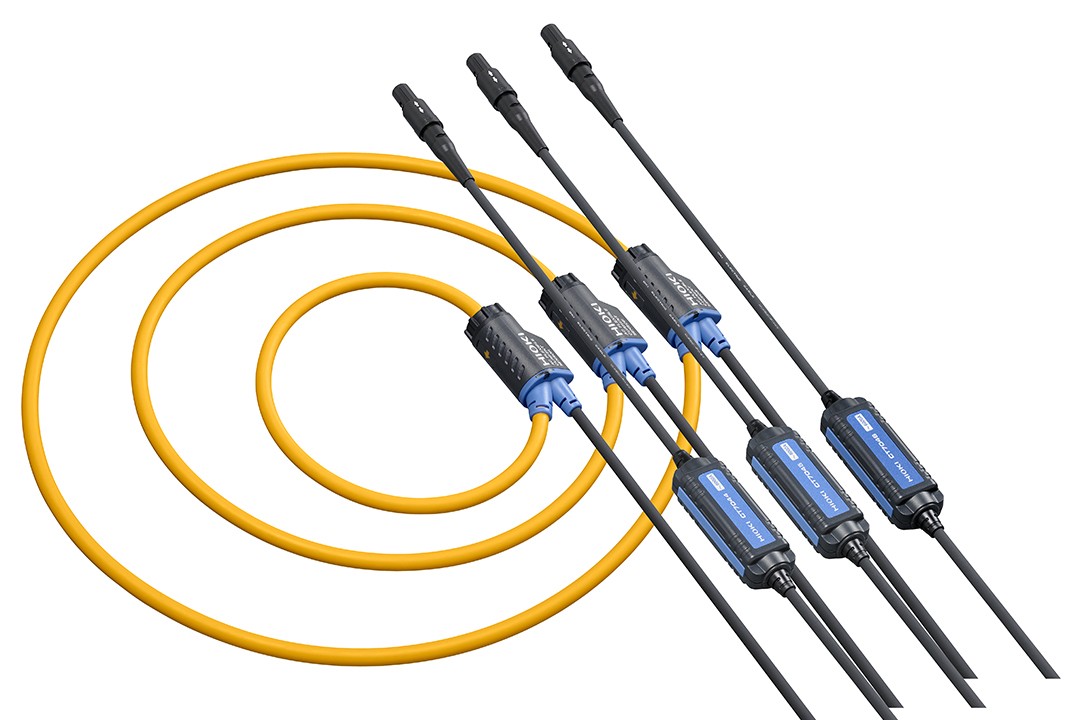

AC柔性电流钳 CT7040
返回上一页带宽：10Hz?50kHz (±3dB)
额定电流：AC 600A/6000A
可测导体直径：φ 254mm?φ 100mm
带宽10Hz～20kHz (±3dB)
额定测试电流AC 600A/6000A
可测导体直径：φ 254mm～φ 100mm共3种
输出率：1mV/A (600A), 0.1mV/A (6000A)
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 常见问题
● 狭窄缝隙或紧密布线也能方便使用的纤细型
● 可对应最高6000A的大电流测试
● 频带10Hz～50 kHz
● 按照用途有3种可测导体直径可选
● 使用显示器单元CM7290可在现场确认测量值
● 配合不同用途可向存储记录仪、数据采集仪输出4种信号(同时使用显示器单元CM7290)：波形输出、有效值输出、峰值输出、频率输出
※AC柔性电流传感器CT7040系列不能单独使用。请连接存储记录仪、数据采集仪等后和显示器单元CM7290组合使用。
基本参数（精度保证期1年，调整后精度保证期1年）
| CT7046 | CT7045 | CT7044 | |
|---|---|---|---|
| 额定测试电流 | AC 6000 A | ||
| 内部量程结构 | AC 600 A/ 6000 A （※量程变化由对应的仪器控制） | ||
| 最大测试电流 （45Hz～66Hz） | 10000 A 连续 (量程6000 A, 有频率降额) | ||
| 频带 | 10 Hz～50 kHz (±3dB) | ||
| 振幅/相位精度 （45Hz～66Hz） | ±1.5 % rdg. ±0.25 % f.s. (f.s.根据内部量程而定) ±1° 以内 | ||
| 输出率 | 1 mV/A (600 A), 0.1 mV/A (6000 A) | ||
| 对地最大额定电压 | AC 600 V (CAT IV) AC 1000 V (CAT III) | ||
| 可测导体直径 | φ 254 mm以下 | φ 180 mm以下 | φ 100 mm以下 |
| 输出连接器 | HIOKI PL14 | ||
| 体积 | 柔性圈横截面φ 7.4 mm，线长：柔性圈-电路盒之间2.3m，输出线：20cm，电路盒：25W × 72H × 20D mm | ||
| 重量 | 186 g | 174 g | 160 g |
| 附件 | 使用说明书×1，电流传感器使用注意事项×1 | ||
