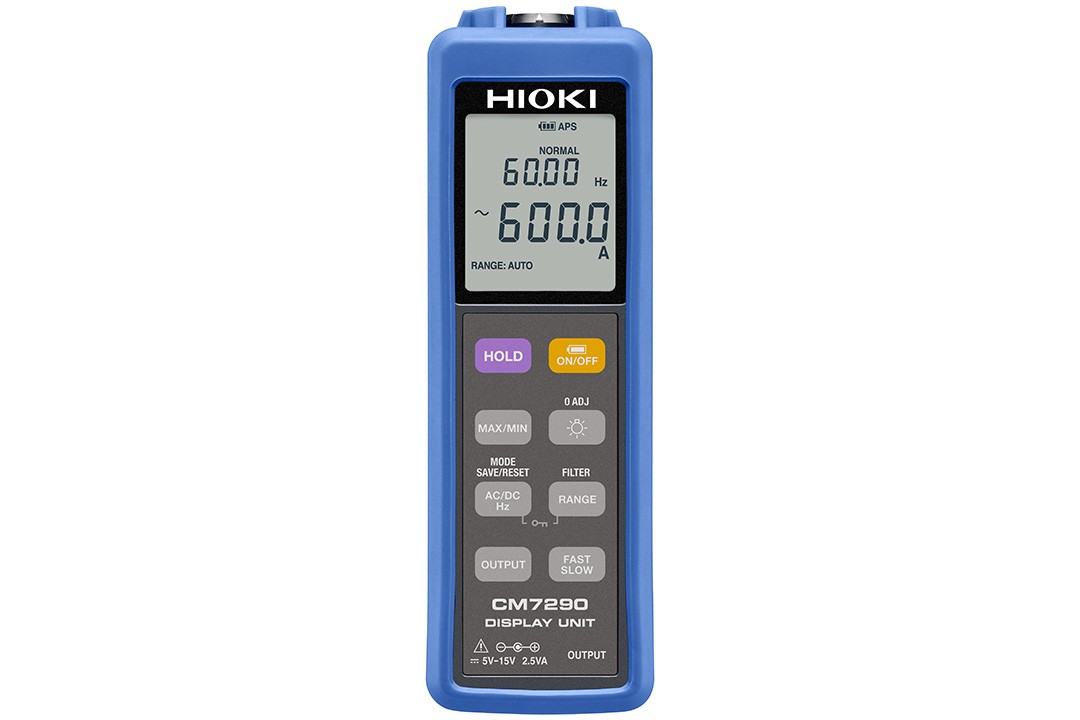

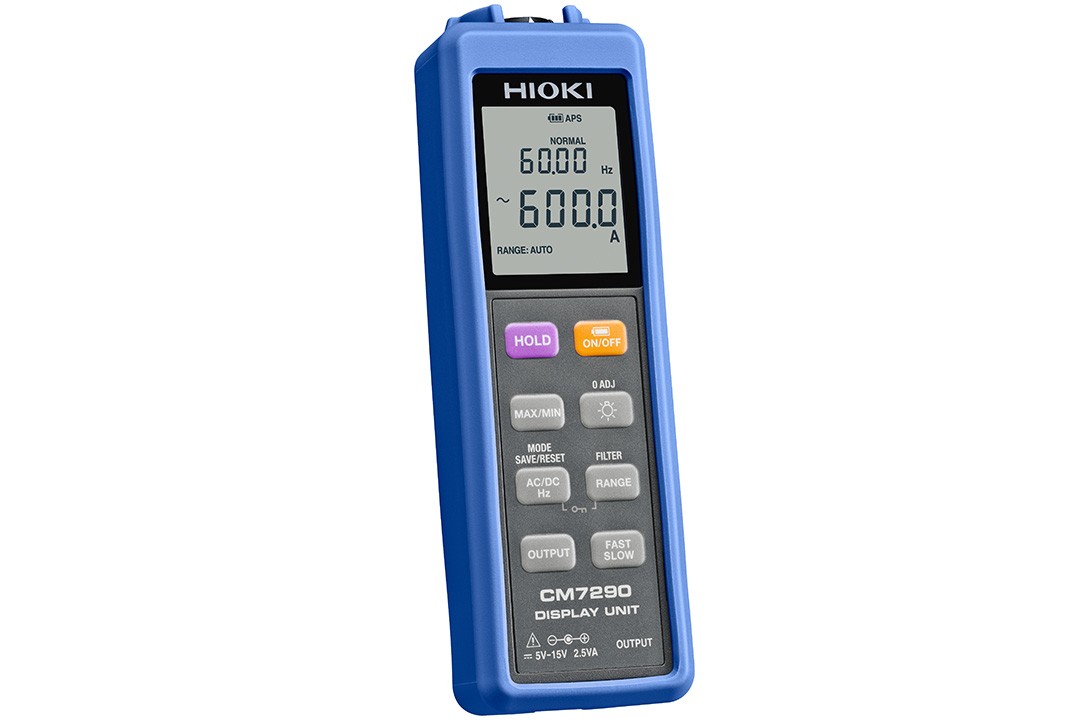

显示单元 CM7290
返回上一页电流传感器用带显示的电源
和CT7600s/7700s组合后可测量、显示、输出
搭载DCA, ACA, (DC+AC)A,频率测量，分析显示等功能
一节电池供电CT7600s/7700s
5号电池/外部电源
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
?为CT7600s、CT7700s供给电源、输出信号
?频率和输出率与测量值双重显示
?可向数据采集仪和存储记录仪进行4种格式的输出（波形、有效值、峰值、频率）
?5号电池/AC适配器/外部DC电源驱动
※仅有CM7290单机无法使用。需要与CT7600s、CT7700s组合使用。
-

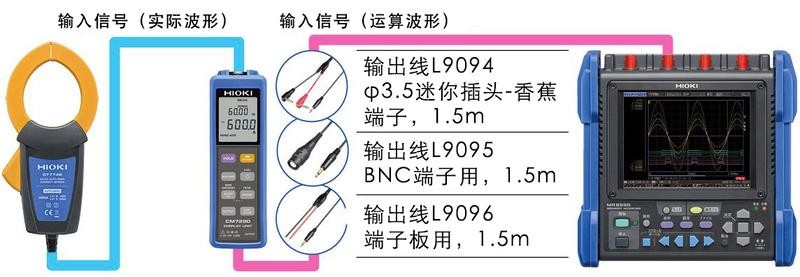

使用交流·直流电流传感器测量电流：测量基本套装交流·直流电流传感器与显示单元CM7290连接，再用电缆将CM7290连接到数据采集仪或存储记录仪上，可对从直流到交流5kHz?10kHz频带范围内的电流波形
?直接波形输出（WAVE波形输出）
?输出转换为有效值的模拟信号（RMS有效值输出）
?检测电流波形的峰值并进行模拟输出（PEAK峰值输出）
?检测电流波形的频率并进行模拟输出（FREQ峰值输出） -

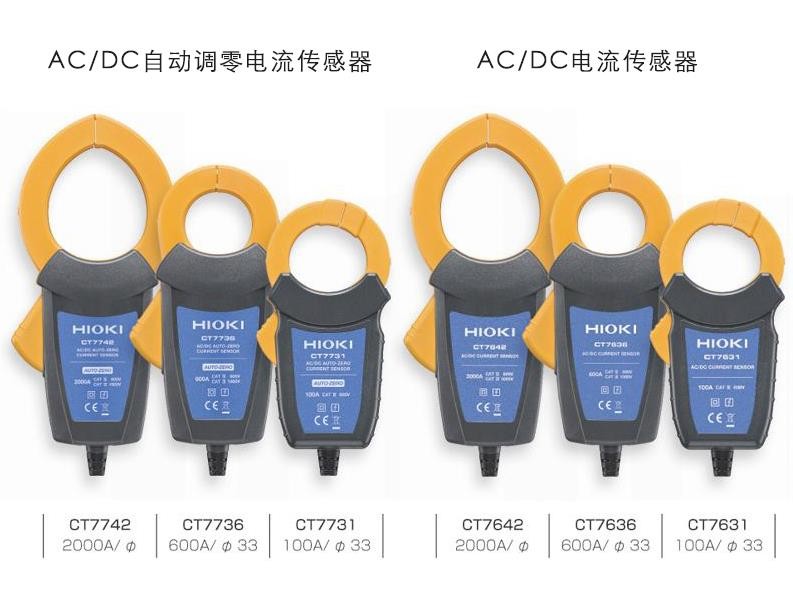

使用交流·直流电流传感器测量电流：电流传感器可使用额定100A到2000A的交流·直流电流传感器。传感器有频带从直流到交流5kHz的“AC/DC自动调零电流传感器”，和从直流到交流10kHz的“AC/DC电流传感器”2种类型。
-

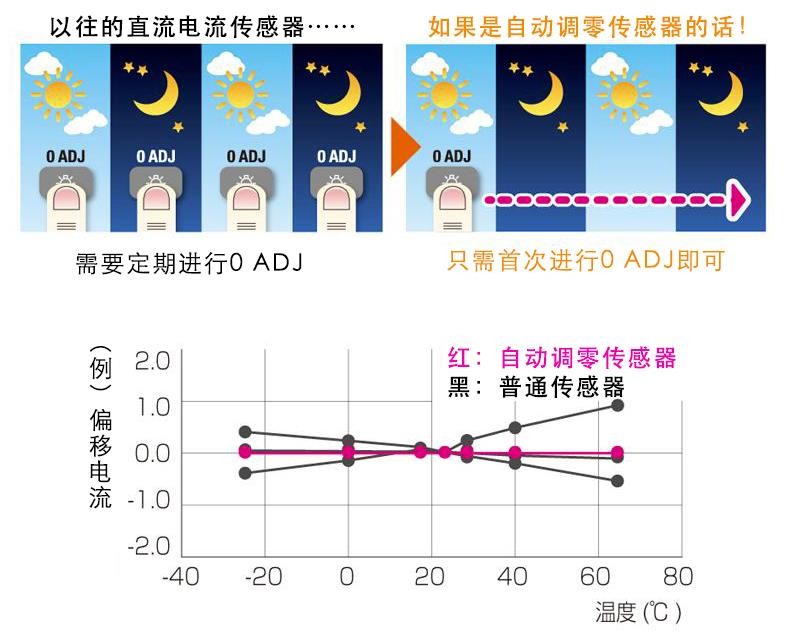

使用交流·直流电流传感器测量电流：自动调零电流传感器的功能在直流电流测量中，如果是以往的直流电流传感器，由于温度变化会产生零位偏移，因此长期记录时需要定期进行调零。这是由于检测部分的霍尔元件的影响。而新型的自动调零电流传感器则配备了新研发的可解决此问题的“通过开关消除偏移的回路”。
由此，零位偏移变得非常�。词共欢ㄆ诮械髁阋材芄怀な奔涞募锹贾绷鞯缌�。 -

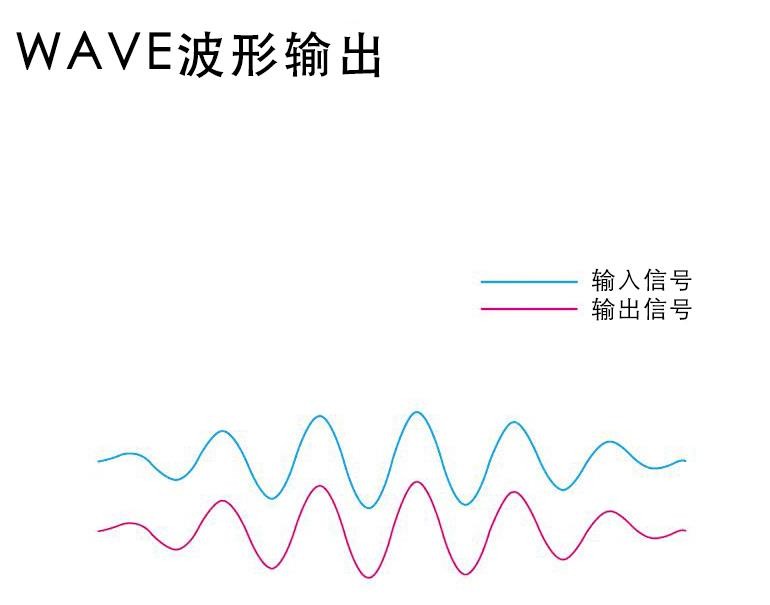

使用交流·直流电流传感器测量电流：WAVE波形输出功能将交流·直流电流传感器夹着的电线流过的电流波形通过显示单元CM7290按比例转换为电压信号，然后放到数字示波器或存储记录仪里，使得测量马达启动电流波形等瞬间性的交流·直流电流波形变为可能。
另外，WAVE波形输出功能搭配数据采集仪，可用于长期观测光伏发电系统的太阳能面板的直流电流。
在长期观测直流电流这个用途上，最适合用自动调零的电流传感器。 -

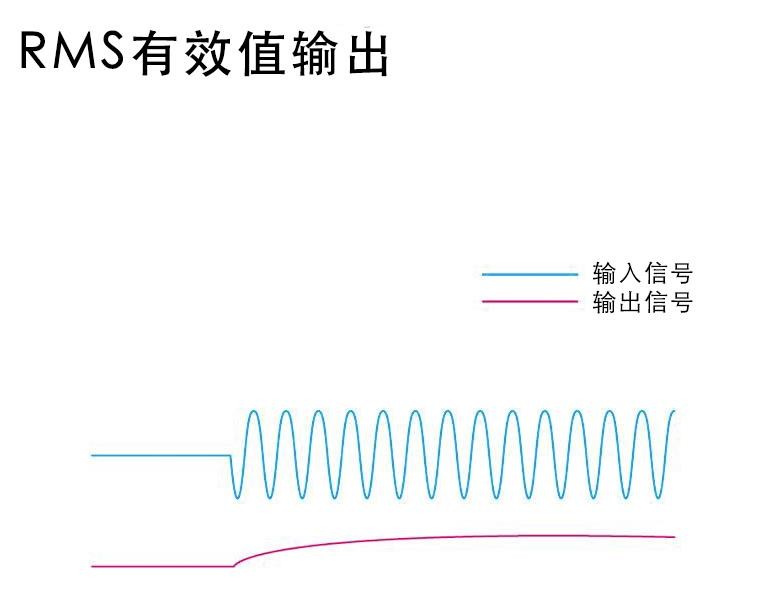

使用交流·直流电流传感器测量电流：RMS有效值输出将交流·直流电流传感器夹着的电线流过的电流波形通过显示单元CM7290按比例转换为电压信号并进行电压输出。（FAST: 45Hz以上 NORMAL: 10Hz以上 SLOW: 3Hz以上）
适用于测量变动急剧的熔接机电源端的交流电流，或是将频率变化的逆变器工作机械主轴马达的电流波形转换为有效值进行长时间测量的用途。 -

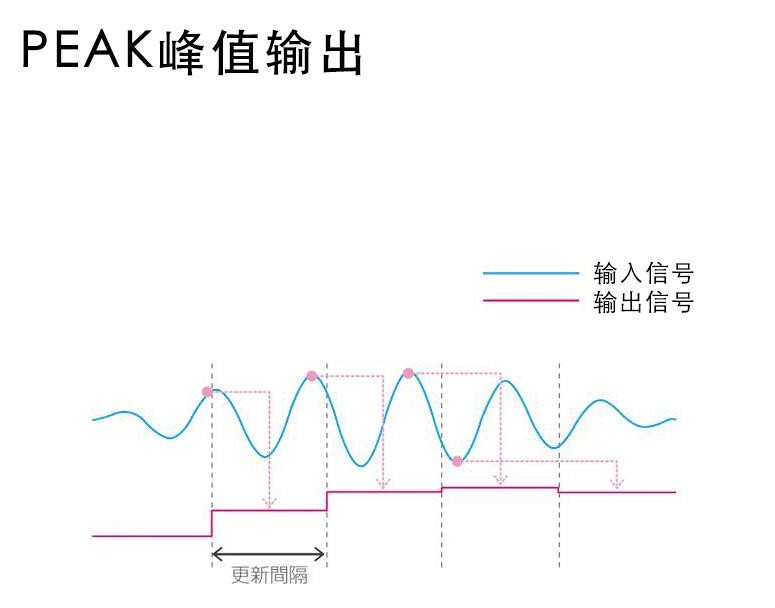

使用交流·直流电流传感器测量电流：PEAK峰值输出将交流·直流电流传感器夹着的电线流过的电流波形的峰值，通过显示单元CM7290以2kS/s(=500μs)检测峰值并用绝对值进行电压输出。
输出更新时间为FAST: 0.02秒 NORMAL: 0.2秒 SLOW: 1秒。
适用于连续记录变动急剧的电源线路或负载等的最大电流值。 -

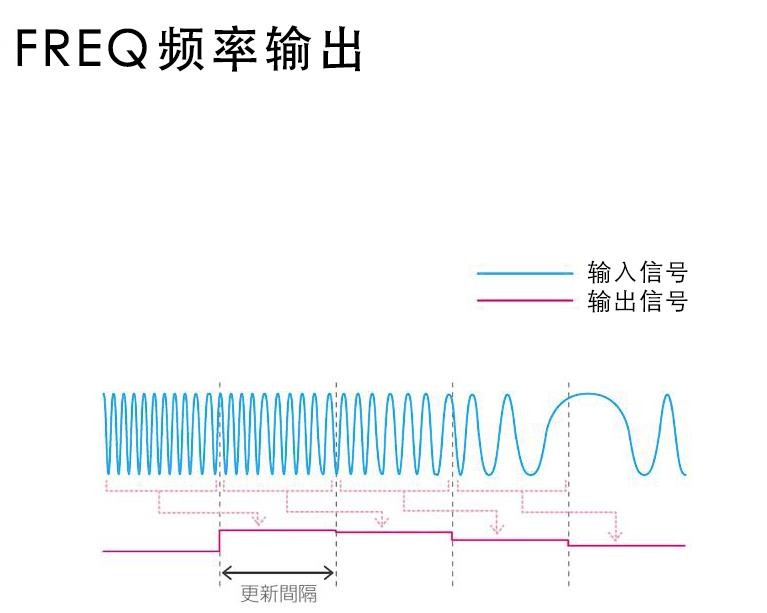

使用交流·直流电流传感器测量电流：FREQ频率输出CM7290按所设区间进行计算并输出电压。
输出更新时间为FAST: 0.2秒 NORMAL: 0.2秒 SLOW: 3秒 。
可用于压缩机或马达的频率变动检查·测试。
基本参数（精度保证期3年，调整后精度保证期3年）
| 组合传感器 | CT7642，7742 | CT7636，7736 | CT7631，7731 |
|---|---|---|---|
| 测量项目 | 直流（DC），交流（AC），直流+交流（DC+AC），频率（Hz） | ||
| 波峰因数 | AC, DC+AC: 5000计数时为3以下, 6000计数时为2.5以下 | ||
| 输出方式 | WAVE, RMS, PEAK, Hz | ||
| 输入连接器 | HIOKI PL14 | ||
| 输出更新时间 | PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMS为模拟输出) | ||
| PEAK检测时间宽度 | 2 ms以上 (PEAK MAX / PEAK MIN及PEAK输出时) | ||
| 其他功能 | 自动量程、启动时调零、分析显示、滤波器、输出增幅、显示值保持、背光灯、自动省电、设置保存、按键锁定 | ||
| 代表组合精度 （DC输出WAVE） | ±2.0% rdg. ±10.8 mV (600.0 A量程) ±2.0% rdg. ±1.8 mV (2000 A量程) | ±2.5% rdg. ±30.8 mV | ±1.5% rdg. ±5.8 mV (60.00 A量程) ±1.5% rdg. ±1.3 mV (100.0 A量程) |
| 代表组合精度 （AC输出RMS） | ±2.3% rdg. ±10.8 mV (600.0 A量程) ±2.8% rdg. ±1.8 mV (2000 A量程) | ±2.8% rdg. ±30.8 mV (60.00 A量程) ±2.8% rdg. ±3.8 mV (600.0 A量程) | ±1.8% rdg. ±5.8 mV (60.00 A量程) ±1.8% rdg. ±1.3 mV (100.0 A量程) |
| 电源 | 5号碱性电池 (LR6) ×2, 连续使用时间: 16 h (背光灯OFF且输出WAVE或RMS时, 使用CT7600s时), 额定功率2.5 VA 或AC适配器9445-02 (AC 100~240V), 或外部电源 DC 5~15 V, 额定功率2.5 VA | ||
| 体积·重量 | 52W × 163H × 37D mm, 220 g | ||
| 附件 | 5号碱性电池 (LR6) ×2, 保护壳 (安装于主机) ×1, 使用说明书 ×1 | ||
