● 适用于：电解槽，燃料电池整堆，燃料电池系统，单电芯

● 测试通道不区分型号，最大电压1000V

● 可支持10kA级的电解槽

● 单台通道数量大到可50ch

● 内置数据处理功能

产品介绍视频

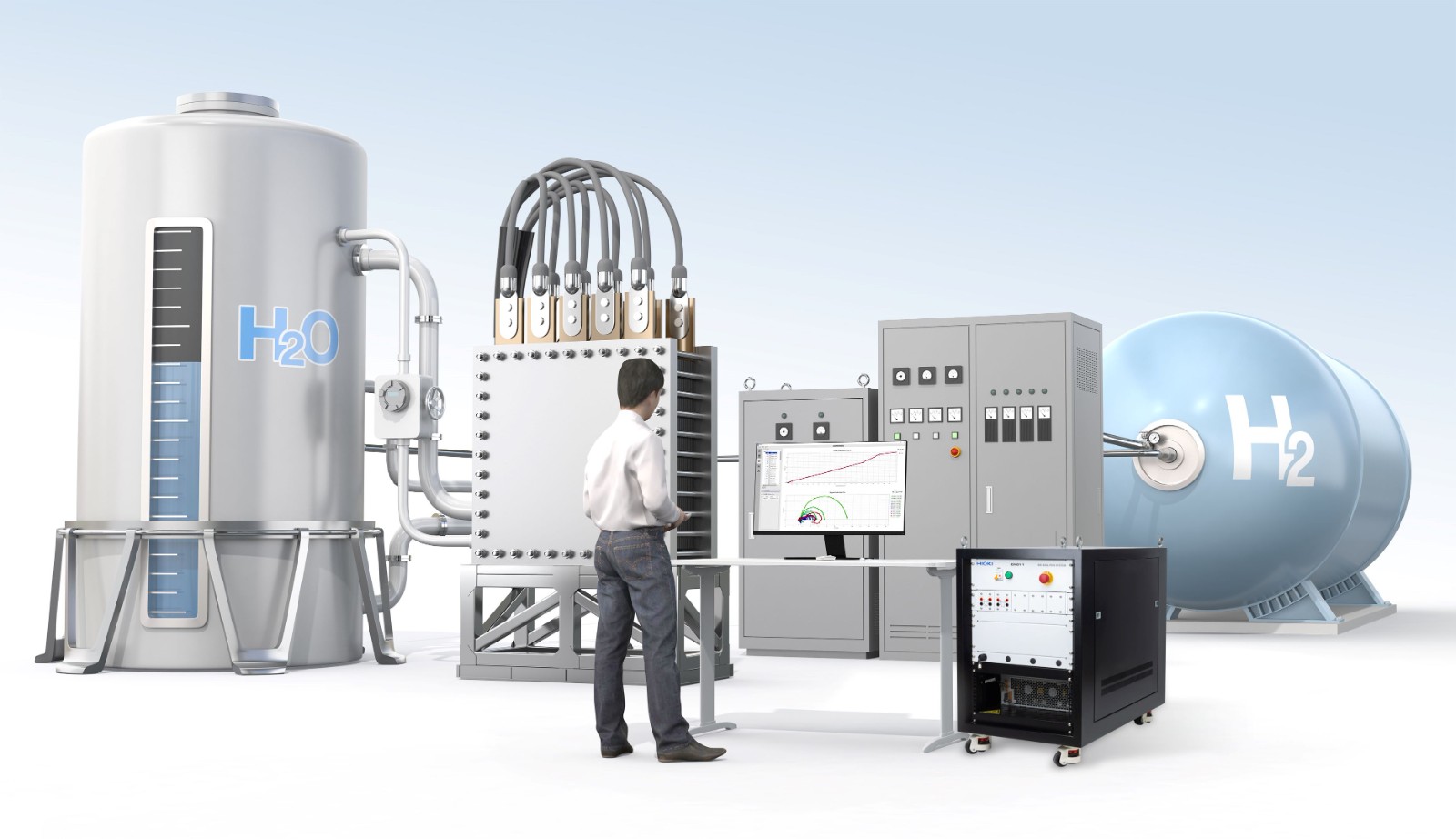

用于测量水电解槽和燃料电池的EIS分析系统 ALDAS-H

HIOKI6686体育提供用于评估水电解槽和燃料电池的革命性测量解决方案 ALDAS-H。
ALDAS方法可以测量电池和电池组的阻抗，并记录被测物在大电流运行时阻抗值的变化。
点击查看详情
产品特点

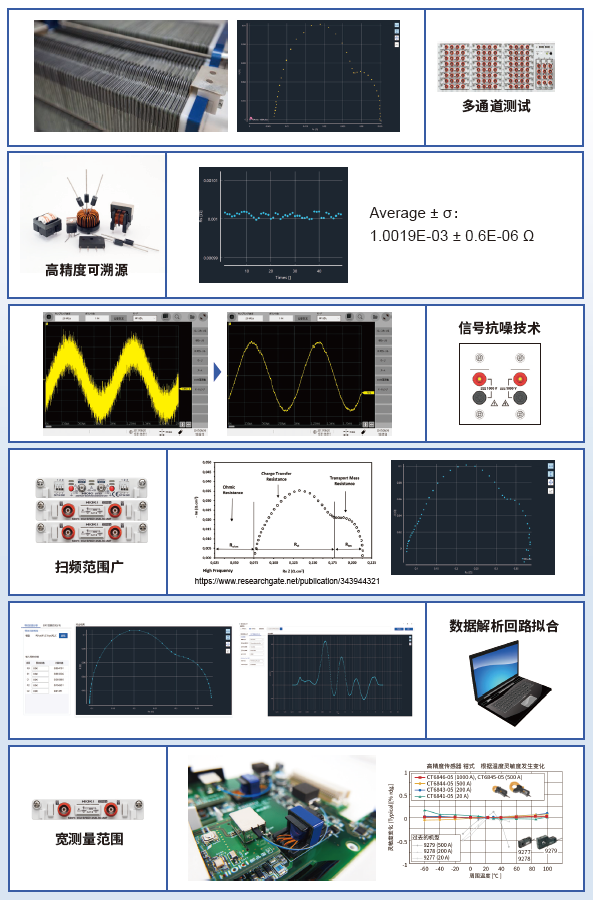

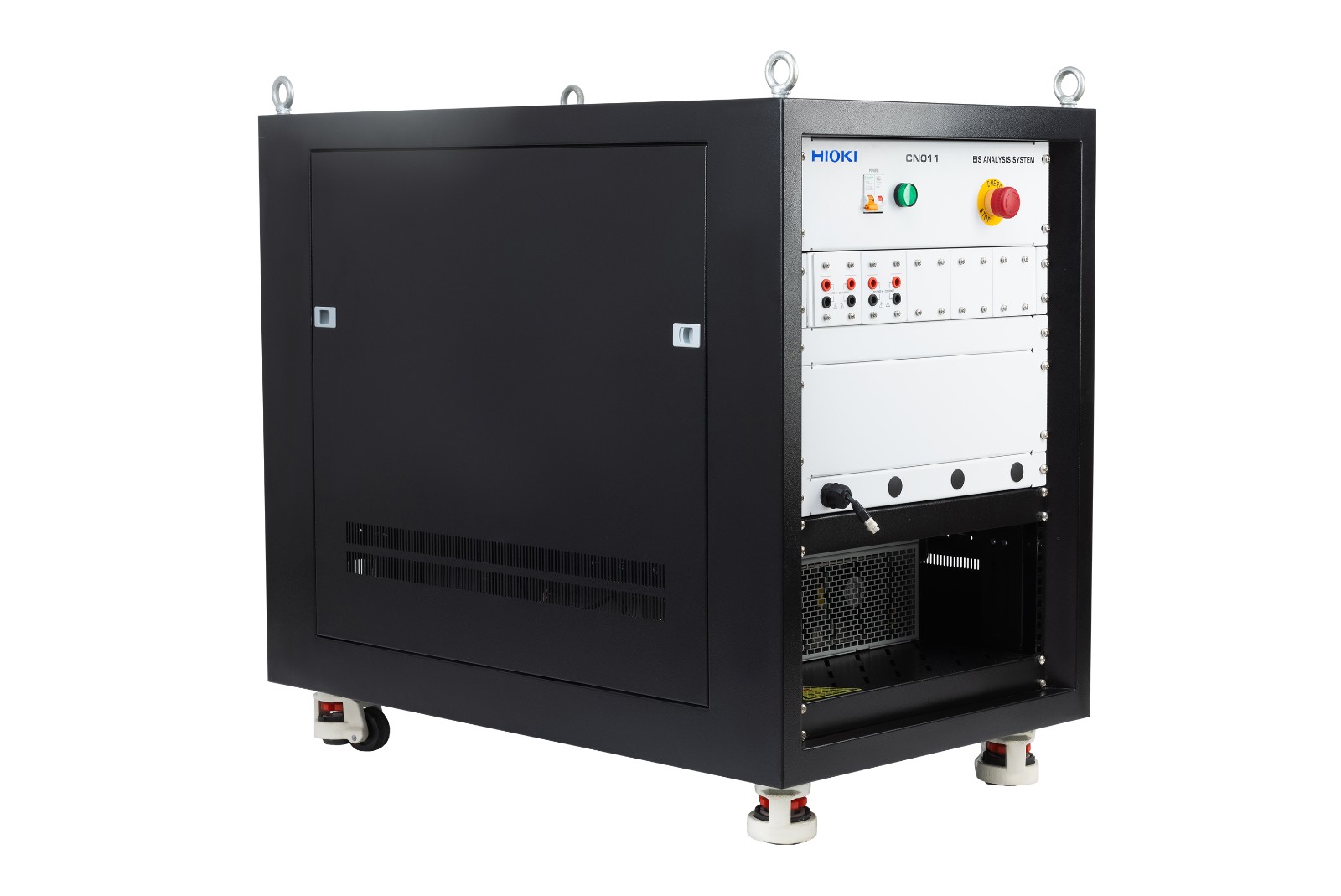

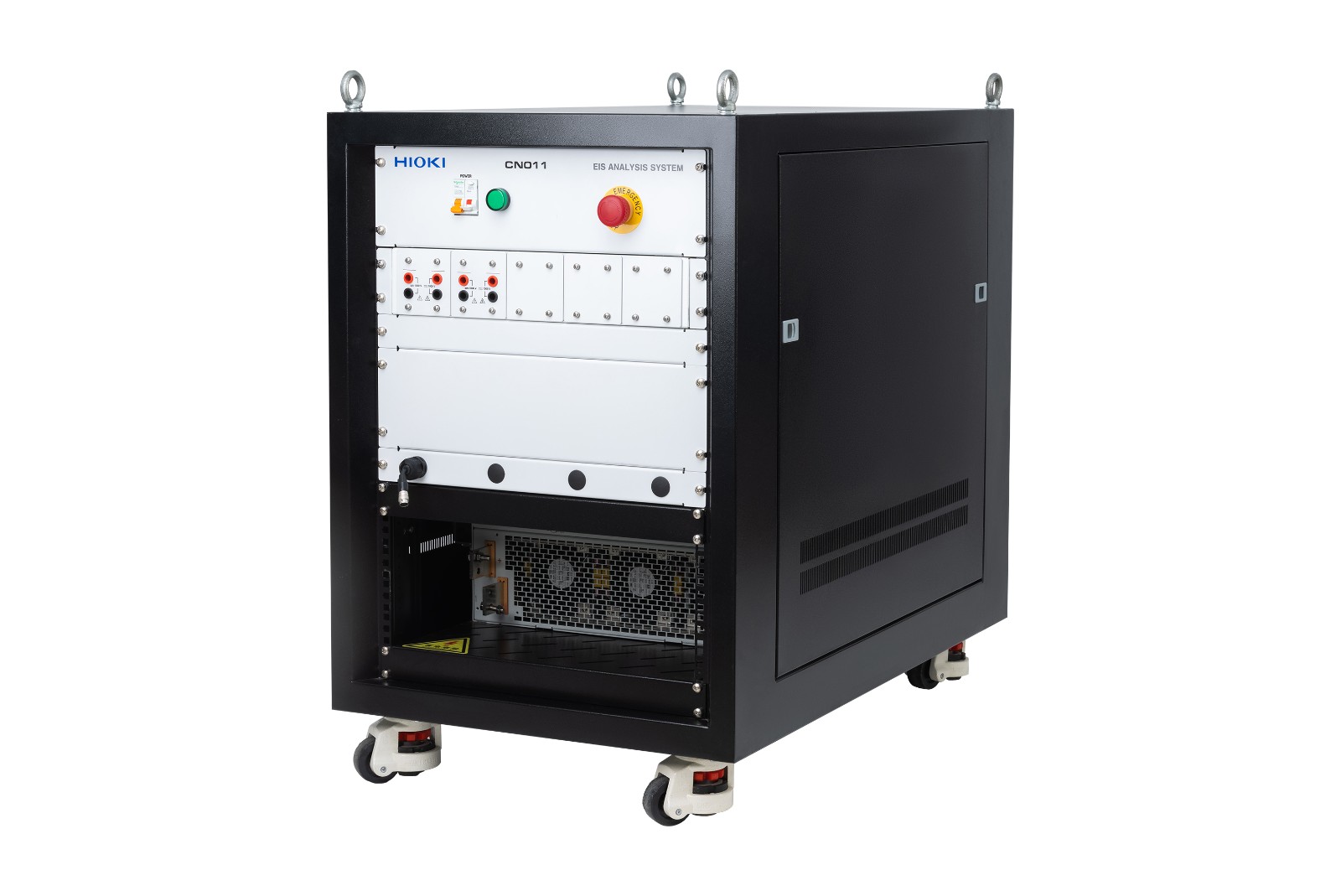

CN011基于燃料电池电堆、电解槽、锂电池包液流电池等的动态阻抗测试需求设计开发，提供准确可信的交流内阻数
据及奈奎斯特曲线。

①高精度可溯源
可稳定测量0.1mΩ的单电芯。可提供国标可溯源测量值（出厂指定选件）。

②多通道测试
可拓展多通道方案，可以覆盖多节电芯的同步扫频测试需求，便于掌握处于不同位置的电芯的阻抗情况。

③扫频范围广
CN011系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。

④信号抗噪技术强
通过HIOKI独有的信号处理技术抑制干扰信号，极大地提高了CN011系统的静态测试精度。

⑤测量范围宽广
CN011系统的模块通道间绝缘且满足最大1000V的测试。凭借独有技术，实现对兆瓦级电解槽的测量。

⑥数据解析回路拟合
在保证CN011系统测量精度的的同时，可对测量所得数据进行分析统计，配套等效回路拟合软件可对燃料电池的等效回路进行拟合。

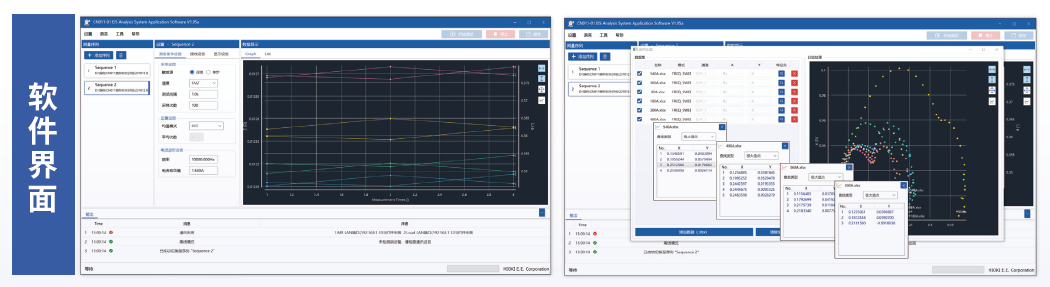

软件功能

提供多种测试模式（频率扫描模式，实时间隔模式，AC电流扫描模式）
· 可自由创建测试序列，实现不同条件设置的快速切换
· 提供实时监视，实时绘图功能
· 测试结果可生成标准模板的xls文件
· 多次测量时间
· 内阻等效回路分析，DRT弛豫时间分布分析功能

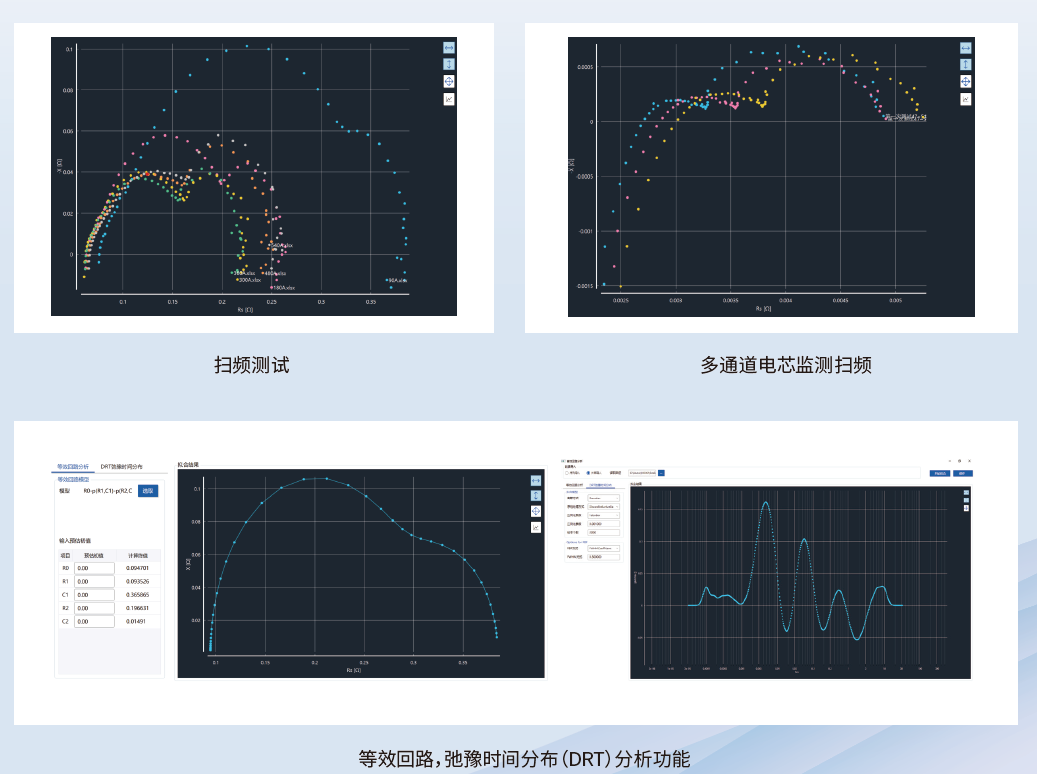

实测数据

扫频测试
多通道电芯监测扫频
等效回路，弛豫时间分布（DRT）分析功能

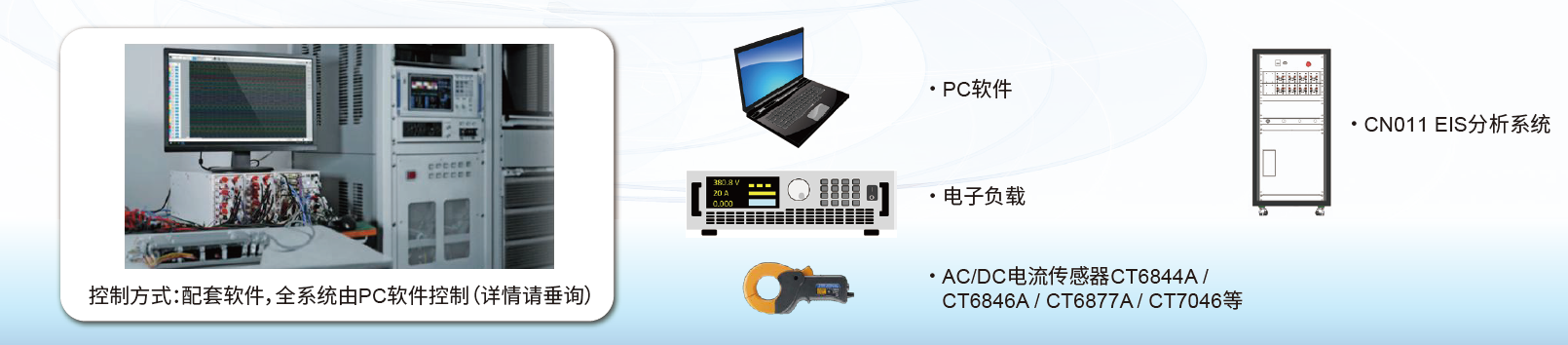

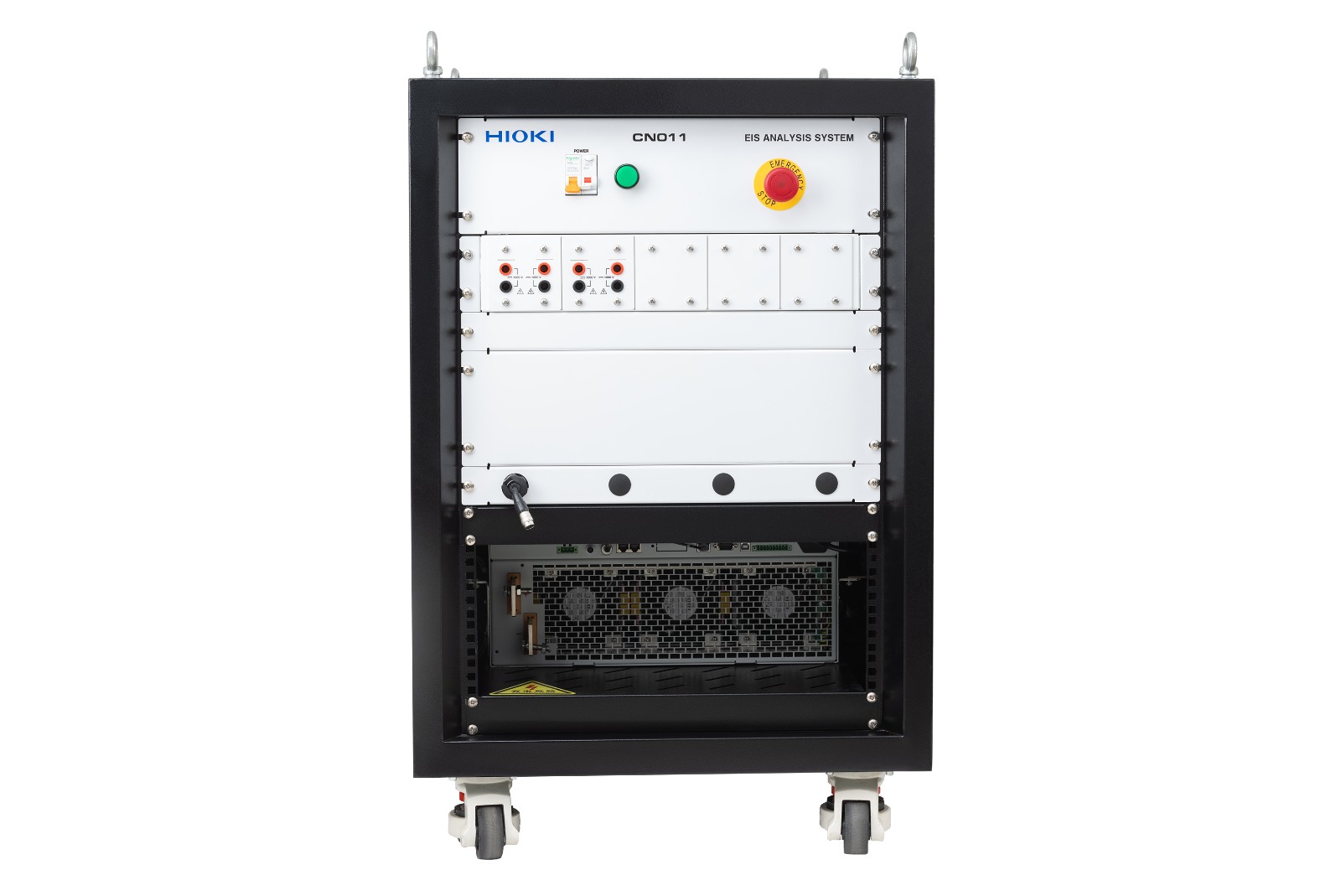

测试系统架构

控制方式：配套软件，全系统由PC软件控制（详情请垂询）

基本参数

信号输入	测试通道数		MAX 50ch
	输入电压范围		MAX 1000V*1
	输入电流范围		最大输入电流最终由选配的传感器决定
	采样率		1MS/s
	频带		DC~100kHz
	LPF		5/50/500/5 k/50 k/500 kHz
	分辨率		1/32000 of range(16bit)
阻抗测量	激励电流精度		0.025%+0.025%F.S.
	频率精度		1us+20ppm
	阻抗测试范围		0.1mΩ~10Ω
	测试频率范围		0.01Hz~20kHz
	测试时间*2			FAST	MEDIUM	SLOW
			单步	2.5 s	4.0 s	7.0 s
			整体	150 s	300 s	700 s	0.1Hz~10kHz 50point
	测试精度	电压	max±0.3%f.s.
		电流	max±0.02%rdg±0.007%f.s.*3
		阻抗	1%*4
功率选型	测试电压		0.5V~40V*5	2V~150V	3V~400V	3V~600V	5V~1000V
	可选AC负载功率		0.8kW~12kW	6kW~60kW

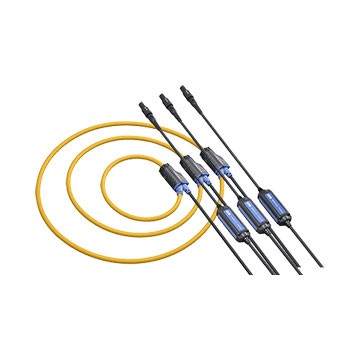

电流传感器			额定电流	频率特性		线径
	CT6873		200Arms	DC~10MHz		φ 24 mm以下
	CT6904A		500Arms	DC~4MHz		φ 32 mm以下
	CT6876A		1000Arms	DC~1.5MHz		φ 36 mm以下
	CT6877A		2000Arms	DC~1MkHz		φ 80 mm以下
	CT6843A		200Arms	DC~700kHz		φ 20 mm以下
	CT6845A		500Arms	DC~200kHz		φ 50 mm以下
	CT6846A		1000Arms	DC~100kHz		φ 50 mm以下
	CT7044		6000Arms	10Hz~50kHz		φ 100 mm以下
	CT7045		6000Arms	10Hz~50kHz		φ 180 mm以下
	CT7046		6000Arms	10Hz~50kHz		φ 254 mm以下
软件功能	保存格式		可保存xlsx，xls 可进行截图，PNG格式图片复制
	输出结果		扫频模式下支持Bode图与Nyquist图实时模式定频下各参数-时间图
	分析功能		支持等效回路分析功支持DRT（弛豫时间分布）分析功能
	数据交互		具备Enthernet通信接口，支持定制化API
安保	紧急停机		具备紧急停止按钮，可瞬间切断激励输出具备欠压保护、过压保护、过功率保护
