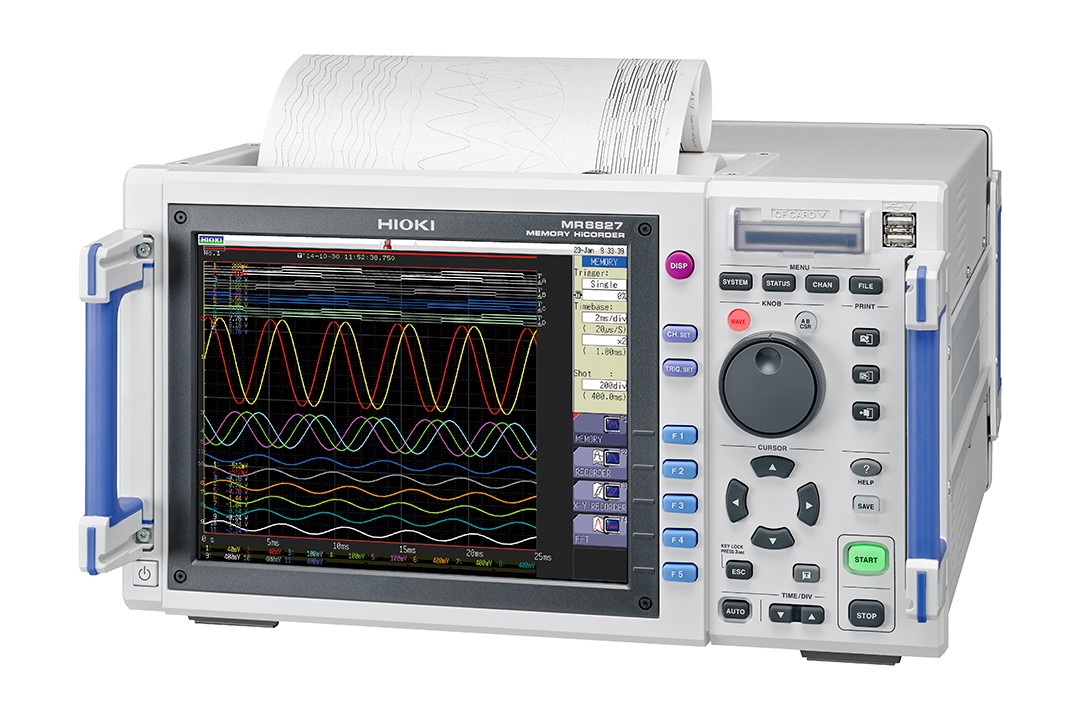

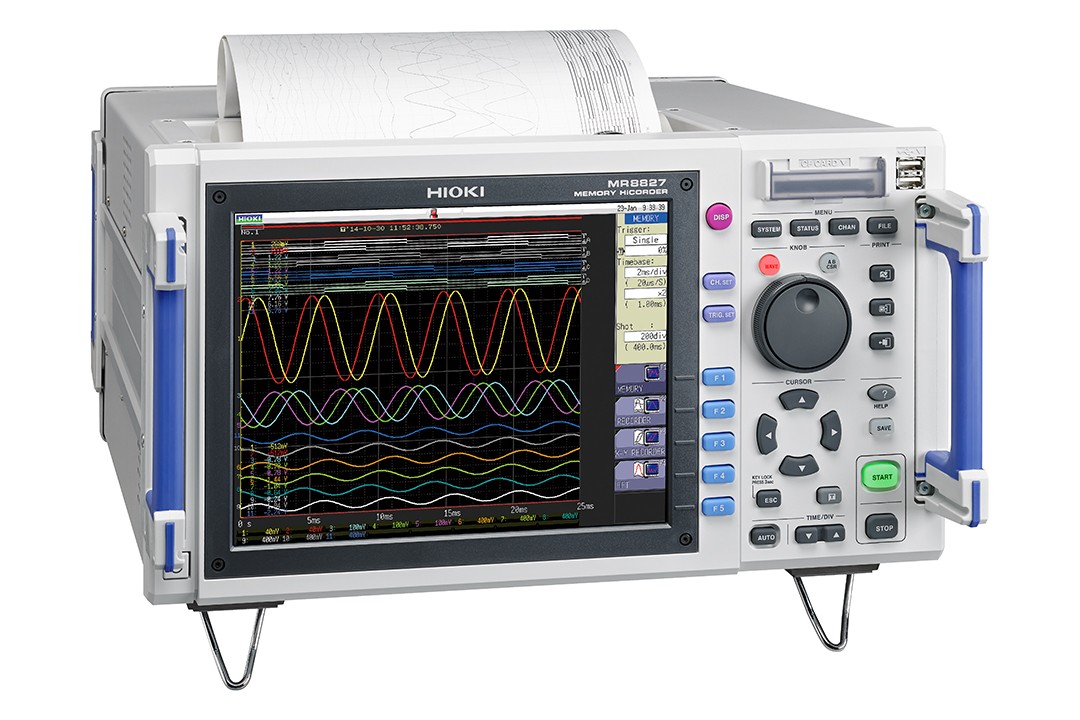

存储记录仪MR8827
返回上一页64ch高速&绝缘，模拟32ch+逻辑32ch
模拟32ch+逻辑32ch～模拟28ch+逻辑64ch输入
20MS/s(所有通道)
共计512MW大容量存储
U盘、PC卡、内置SSD单元
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 模拟32ch+逻辑32ch~模拟28ch+逻辑64ch输入
● 20MS/s所有通道同时采样
● 所有模拟通道绝缘输入，保证安全测量
● 共计512MW的大容量存储空间
● 从高压到微小电压，可一次性测量多个系统的电压
主机需要搭配输入单元等专用选件。请另外购买输入线等各种通用选件。
-

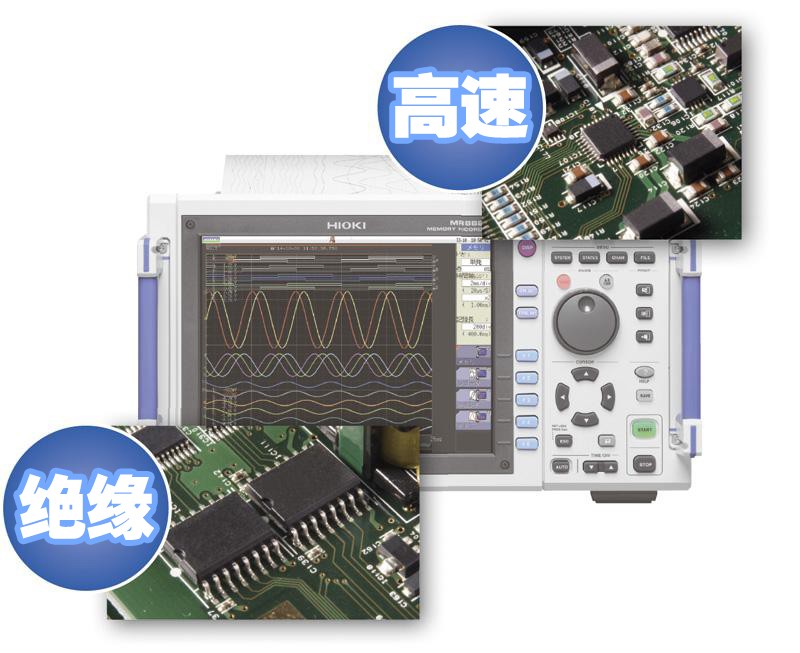

最高20MS/s的高速采样率,所有通道绝缘输入存储记录仪MR8827能够所有通道同时以20MS/s（分辨率50ns）的高速采样率进行波形测量。 输入通道之间，以及主机和输入通道之间绝缘。
-

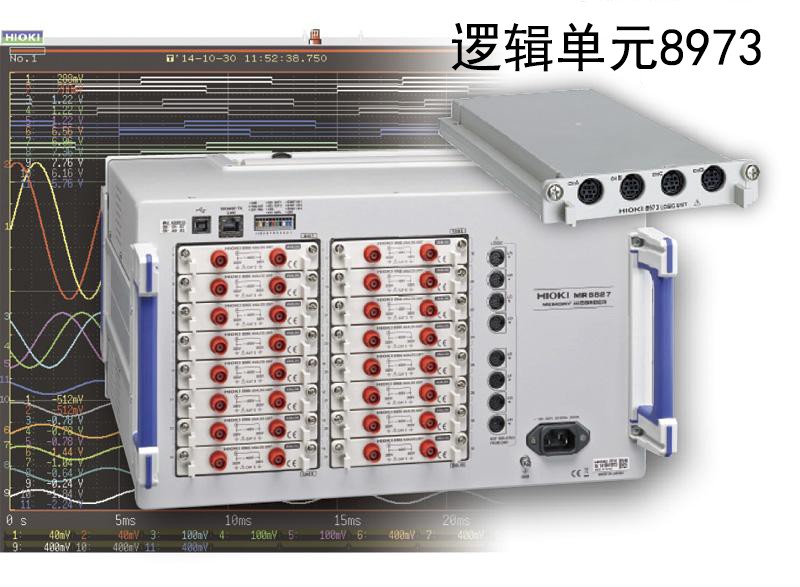

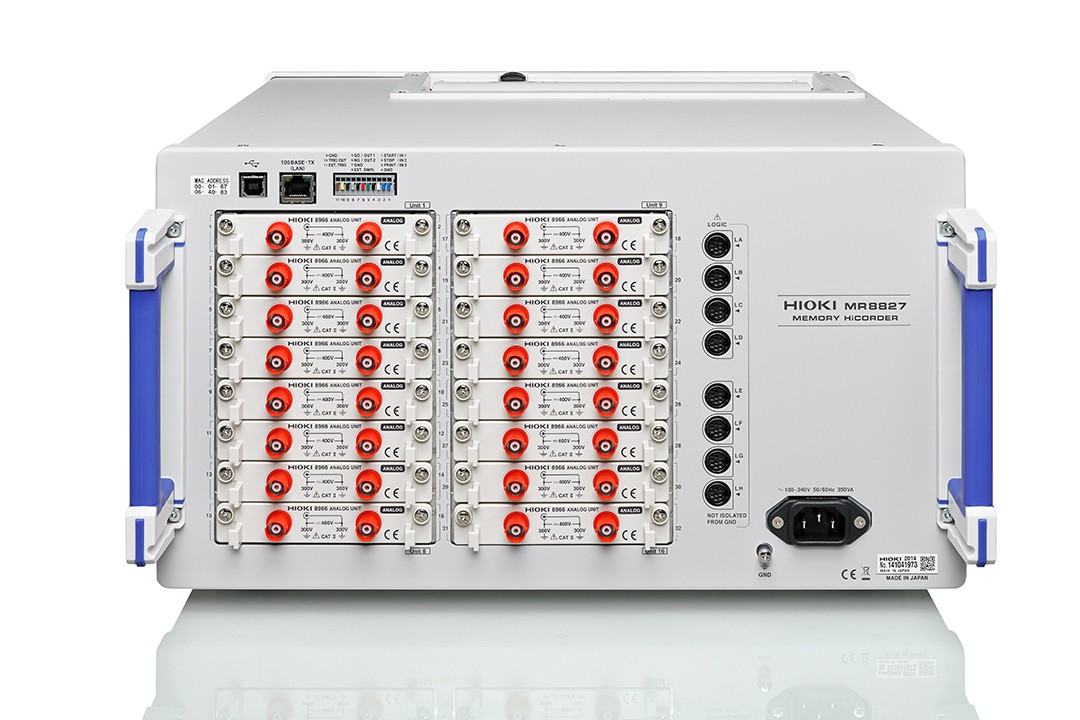

可进行多通道的混合记录的存储记录仪存储记录仪MR8827的主机背面最多可以安装16个输入单元。
通过各种单元组合能够实现多种类、多系统的输入。
而且，主机装备了可以连接8根逻辑探头的连接器，如果和逻辑单元组合使用，则最多可以输入64ch的逻辑信号（这时，最多28ch的模拟输入）。 -

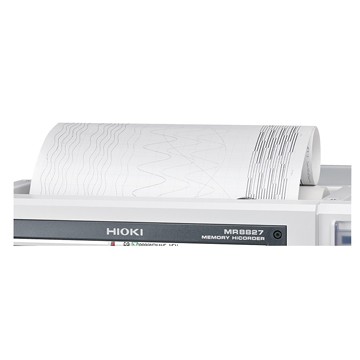

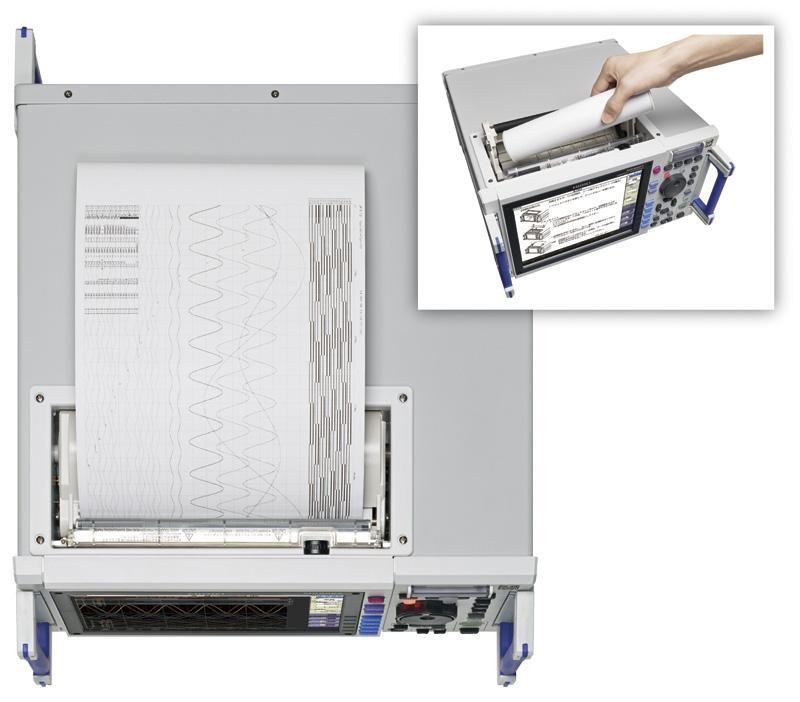

使用A4尺寸的打印机实现高速,高精度打印存储记录仪MR8827采用了A4尺寸的高速热敏打印机。
以50mm/s的速度进行高精度打�。谙殖∫材芎芮崴扇啡喜ㄐ�。
将记录纸装入主机即可完成打印设置。 -

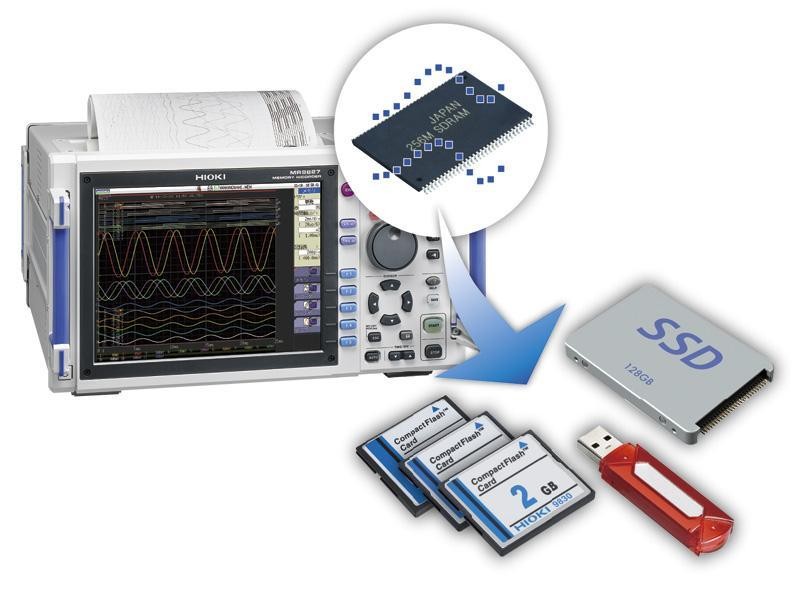

准确保存重要数据A/D转换后记录在主机内存中的输入信号可以保存在SSD/U盘/CF卡中（请务必使用我司的CF卡）
-

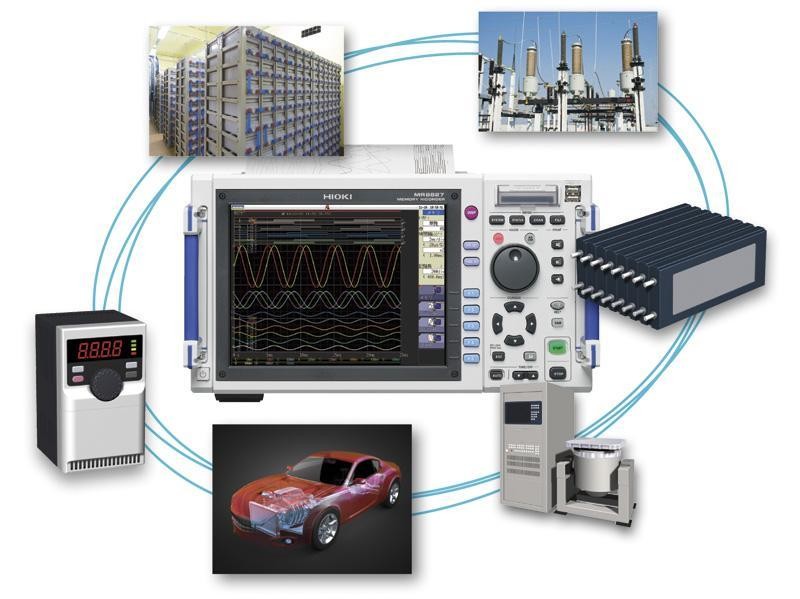

新时代的存储记录仪支持各种各样的测量用途MR8827是一台适用于有多通道进行模拟+逻辑记录需求的存储记录仪。
可运用在功率类、汽车类、电力电子类和机电类等各种各样领域中。
基本参数
| 输入单元数 | 最大16个单元 |
|---|---|
| 通道数 | [模拟单元16个]模拟32ch+逻辑标准32ch [模拟单元14个+逻辑单元2个]模拟28ch+逻辑64ch（逻辑标准32ch+逻辑单元32ch） ※模拟单元的通道之间和主机之间绝缘，逻辑单元的通道和标准逻辑端口的通道都和主机共地 |
| 测量量程 （20div满刻度） | 【模拟单元8966】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/100 (12 bit A/D) 【高分辨率单元8968】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM单元MR8990】100 mV f.s.～1000 V f.s., 5档量程，分辨率：量程的1/1000,000 (24 bit ΔΣ调制A/D) |
| 最大输入电压 | DC 400 V (使用8968/8966时), DC 500 V (使用MR8990时) |
| 频率特性 | DC～5 MHz (-3dB,使用 8966时), DC～100 kHz (-3 dB, 使用8968时), 无规定 (使用MR8990时) |
| 时间轴 | 5 μs～5 min/div, 26档量程，时间轴分辨率100点/div |
| 测量功能 | MEM（高速记录），REC（实时记录），X-Y记录，FFT |
| 其他功能 | 数据运算、波形处理运算、波形判定（MEM/FFT功能时） |
| 存储空间 | 128MW/ch（使用4ch时）~16MW/ch（使用32ch时），共计512MW |

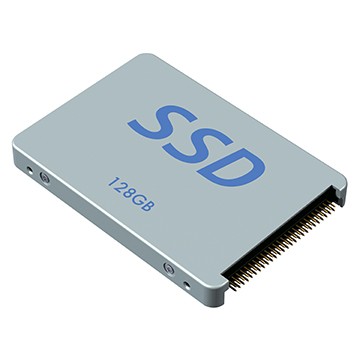

| 外部存储媒介 | U盘、CF卡、内置SSD单元128GB（选件）※保存100MB数据时，月125秒，※100MB数据是使用32ch下16,000div记录波形 |
| 记录纸 | [内置A4打印选件]：216 mm × 30 m，卷式热敏纸 记录速度：50mm/s |
| 显示器 | 10.4英寸SVGA-TFT彩色液晶屏（800 × 600点） |
| 外部接口 | LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盘和鼠标), USB2.0系列B (通讯和海量存储) |
| 电源 | AC100～240 V, 50/60 Hz (220 VA max./使用打印机时350 VA max.) |
| 体积及重量 | 401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (仅主机) |
| 附件 | 使用说明书×1, 应用光盘(波形查看Wv/通讯指令表) ×1, 电源线×1, 输入线标签×1, USB连接线×1, 记录纸×1 (带打印单元时),卷纸附件×2 (带打印单元时) |
最大200A（高精度）
最大1000A（高精度）补充
打印相关
※打印机是生产时进行组装的所以请订购时提前要求。
出厂选件B
※因为生产时进行组装的所以请订购时提前要求。
存储媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司以外的CF卡，则无法保证进行正常的保存、读取。
各种输入单元
※不标配输入线，请另外购买。※在电流单元8971中使用9709时，最多可以使用7个电流探头。
各种输出单元
※不标配输出线，请另外购买。
输出线
※能用于MR8791的连接器请另外咨询。
输入线A
※输入电压根据连接的输入单元的电压而定。
输入线B
※输入电压根据连接的输入单元的电压而定。
输入线C
※输入电压根据连接的输入单元的电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
输入线F
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
输入线G
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
非接触电压测量
用于其他输入
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大200A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
最大1000A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
传感器用电源
※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
10mA级别～500A（高速）
电源
使用3270系列电流探头时需要。
100A～2000A（中速）
使用这类电流传感器时另外需要CT7290等。
500A～5000A
※用于50/60Hz工频电源线
泄漏电流
※用于50/60Hz工频电源线
PC相关
携带箱
携带箱（特注品）；硬壳拉杆箱，另询
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、6686体育技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
| 存储记录仪MR8827升级 |
 |
| 版本升级应有资格技术员来执行。 与MR8827的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| ? | 下载该软件需要注册用户信息。您的注册信息确认后我们将以邮件形式通知您软件下载页面的登录用户名和密码。 |
| ? | 完成版本升级需要准备U盘。 |
|
| 1. MR8827软件 | |
| |
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 | |
| ? 硬件版本：V1.23 | |
| 2. 版本确认方法 | |
| 从系统画面的自我检查功能中选择[系统构成一览]后，画面中间下面部分显示软件的版本号。 | |
| |
 | |
| |
| 如MR8827版本为 V1.23，则无需升级仪器。 |
存储记录仪 MR8827升级 v1.23（2024年1月）
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。
? 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 升级过程中,绝对不可切断主机电源。同时也不可抽去U盘。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
