?搭载半导体继电器，高速又耐用。
?可支持频率 最大10MHz。
?切换时间 1ms。
?用PLC的I/O输出控制。
?主要用于：电子零部件、电感、电容、共模滤波器、扫描仪等。
注意事项
1. 可使用频率会随测量条件（测量仪器、测试线长、阻抗）不同而有所不同。
2. 可通过load补偿减少误差。
3. 使用50Ω同轴电缆作为测量电缆。
-
产品介绍视频点击查看产品详情操作视频
-

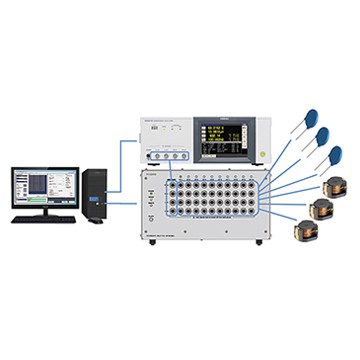

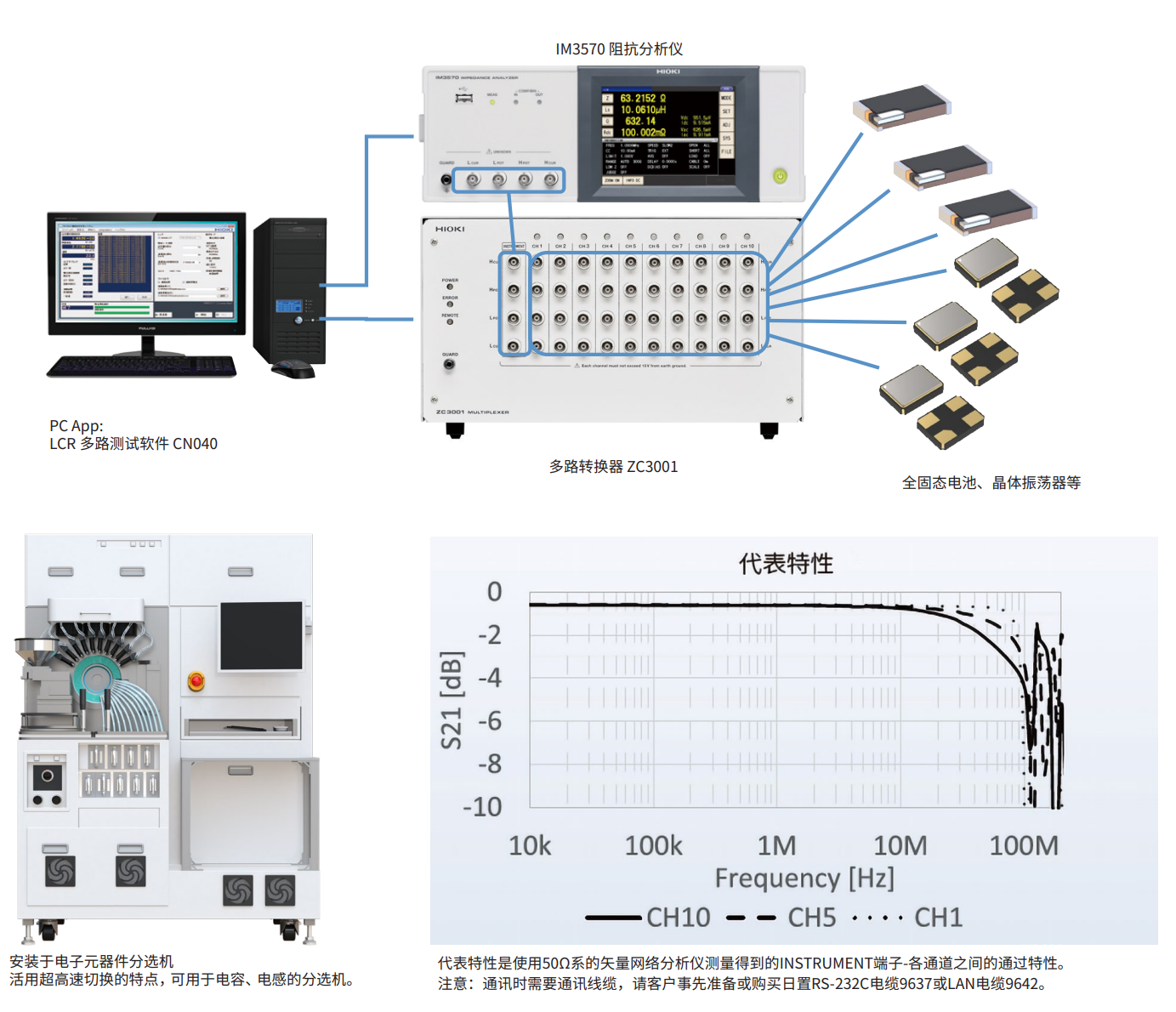

应用案例：基于 IM3570 与 ZC3001 组合的 10 通道交流阻抗测试系统发挥宽频带、通道间误差少的优点，与 LCR 多路测试软件 CN040 组合，可用于电子零件和传感器的研究开发。
-

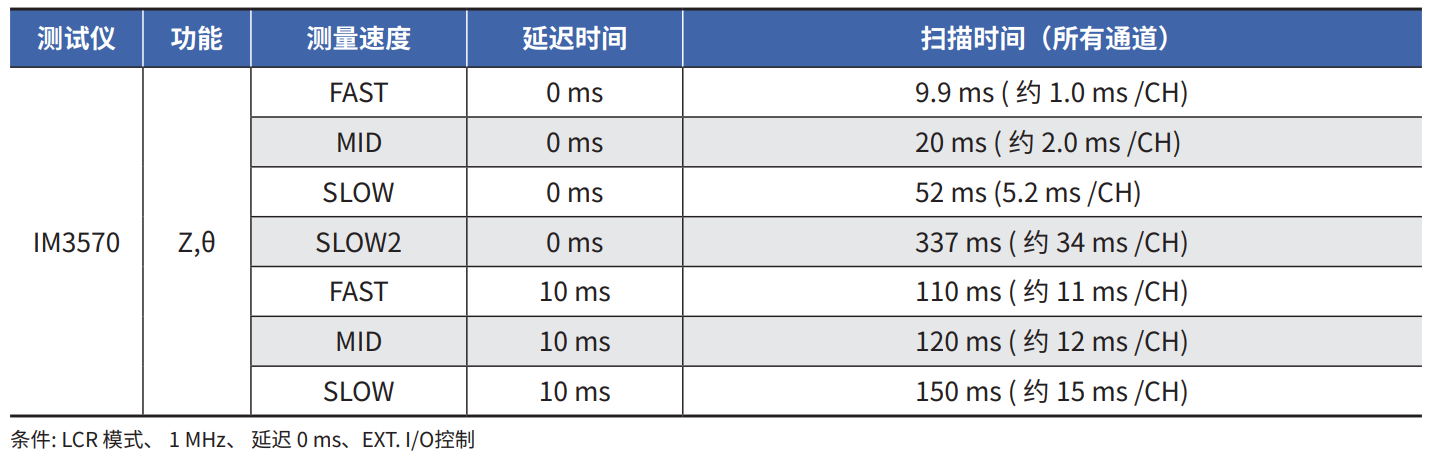

切换时间实测示例 -

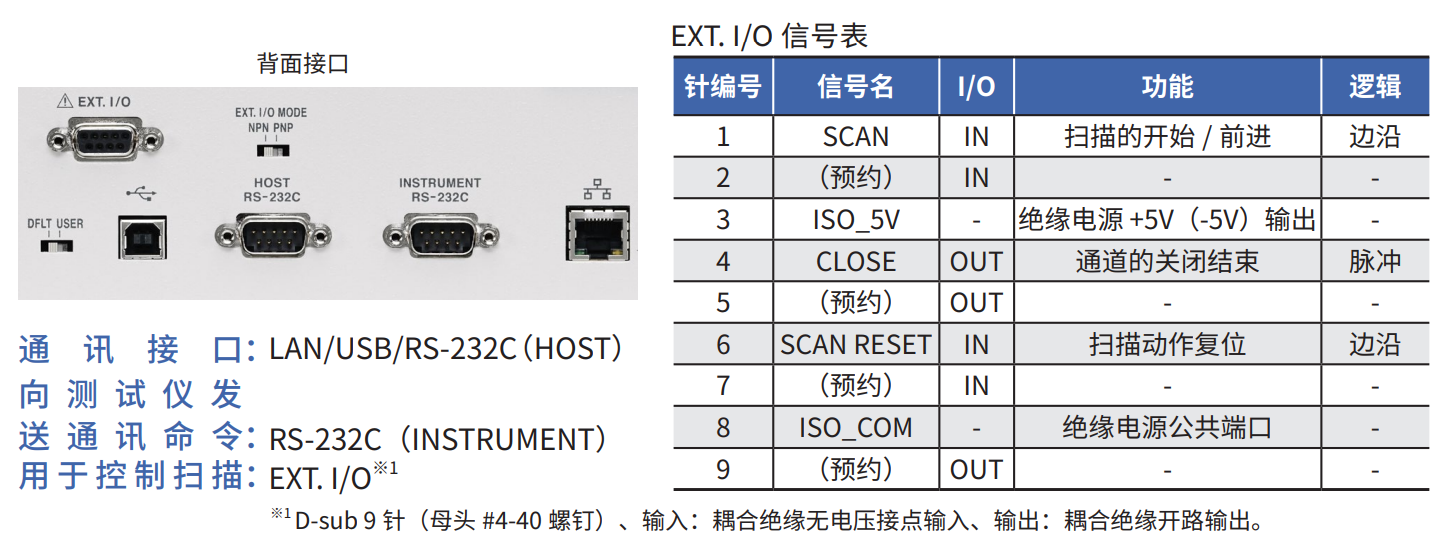

通讯接口：用于控制的接口 / 各种便利功能通道的切换由通讯接口控制。支持 LAN/USB/RS-232C 各接口
-

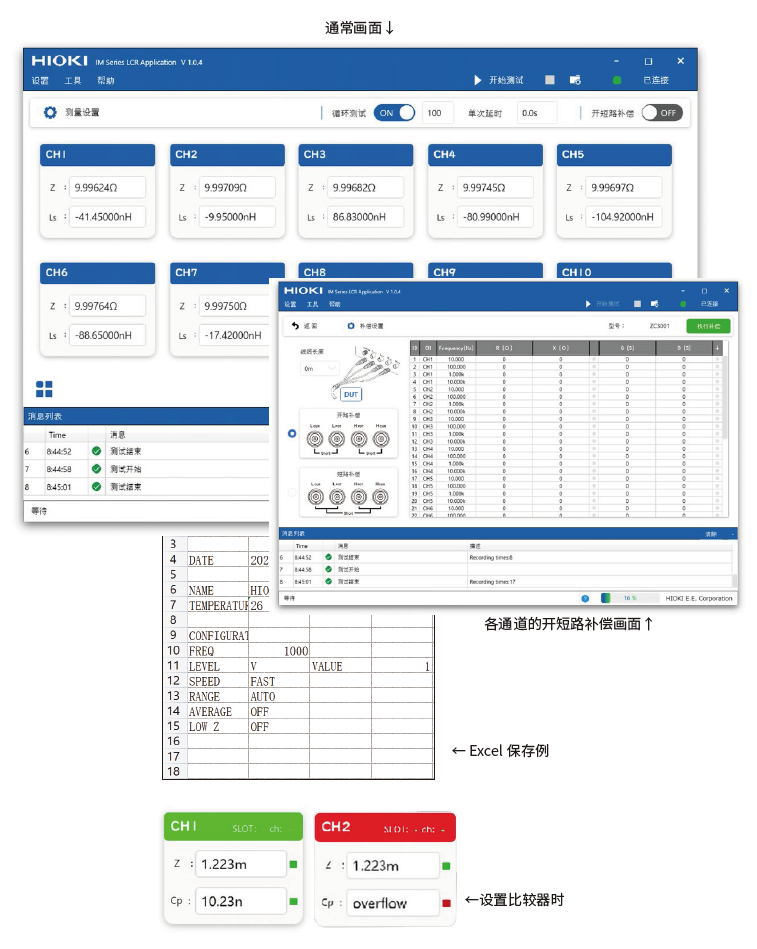

PC 软件：LCR 多路测试软件 CN040扫描、比较器
·针对所有通道设置测试条件（量程、频率、比较器等）
·可指定某个通道的 ON 与 OFF
·可循环进行扫描测试
·同时可在本地保存测试条件OPEN与SHORT补偿
·可对应各通道的开短路补偿
·如若利用 LCR 的设置切换功能则需要较长的切换时间，在软件内进行了开短路补偿计算，可维持高速的扫描时间数据保存
·扫描的数据可根据通道进行保存

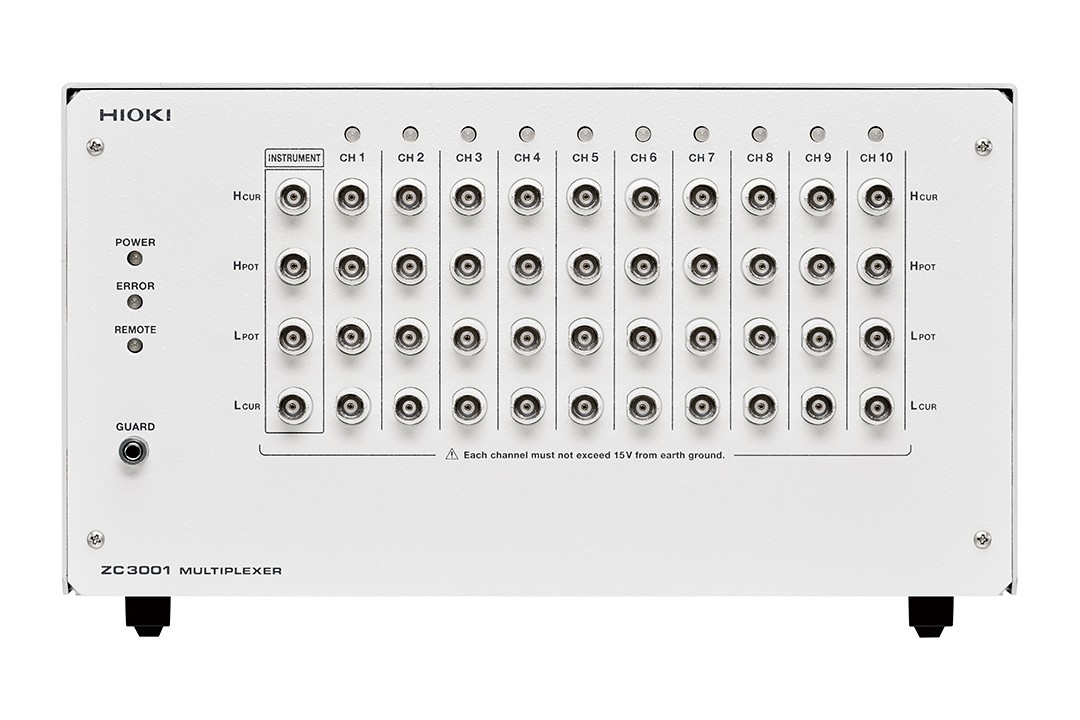

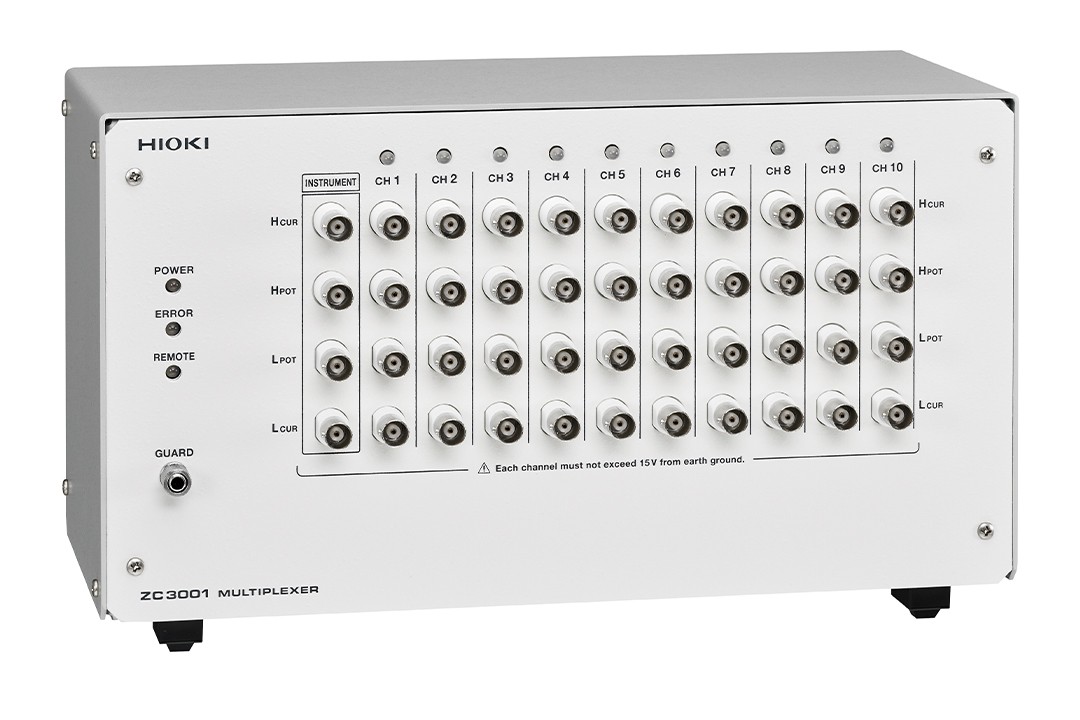

多路转换器 ZC3001
| 电源 | 工频电源 |
|---|---|
| 显示 | 电源指示灯、错误指示灯、远程指示灯 |
| 接口 | USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O |
| 体积及重量 | 329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg |
| 附件 | 电源线、启动指南 |
选件 | 连接电缆 L2004 USB 线缆 (A-B)L1002 RS-232 电缆 9637（9 针 -9 针 /1.8 m） LAN 电缆 9642 |
支持的仪器 | IM3536、IM3570 |
| 通道数 | 10通道 |
|---|---|
| 回路电阻 | 6 Ω( 输入 - 输出端子、参考値 |
| 静电电容 | 10 pF（ON 通道 - 屏蔽层之间、参考値） 0.8 pF( 输入端子 -OFF 通道间、有 Guard、参考値 |
| 接点规格 | 最大输入电压 15V |
| 允许电流容量 | 200 mA (AC peak/DC) |
| 绝缘电阻 | 1 GΩ 以上 ( 通道 - 外壳之间 / 通道屏蔽层 - 外壳之间 (LCUR 除外 )) |
| 切换时间 | 1.0 ms |
| 通道延迟、扫描功能、通讯命令传送、设置备份、通讯设置切换功能 |
|---|
LCR 多路测试软件 CN040
| 功能 | 通道延迟、扫描功能、通讯命令传送、设置备份、通讯设置切换功能 |
|---|---|
| 支持机型 | IM3570、IM3536 |
| 通讯接口 | USB、LAN、RS-232C |
| 支持 OS | Windows 10(64bit)、Windows 11 |
| PC 环境 | 工作频率 2 GHz 以上、运行内存 8 GB 以上 |
