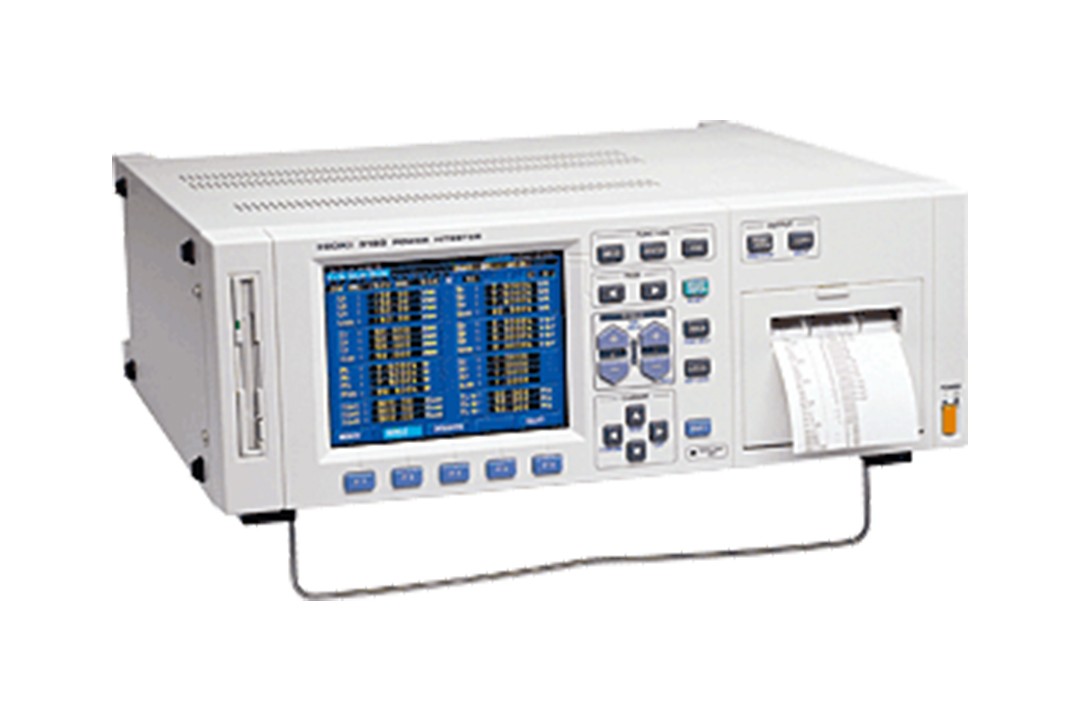

● DC，0.5Hz~1MHz的宽频
● 电压·电流·功率之外,波形峰值/功效等也可以测试
● 基本精度±0.2%的高精度、0.1 s的高速模拟应答
● 最大6系统的多系统同时测试
● 根据用途需要备由3种输入单元可供选择
注意：不能单独使用3193-10主机。必须购买输入单元 9600~ 9605。更换或者扩展单元的工作将在出厂前完成，而且需要支付输入单元金额和服务费。
基本参数
| 测量线路 | 单相2线，单相3线，三相3线，三相4线 |
|---|---|

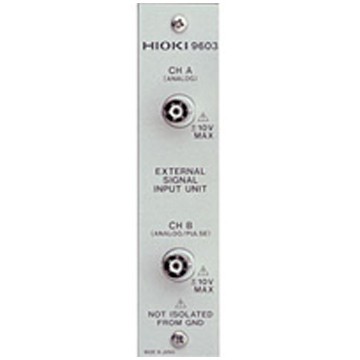

| 测量项目 | （当选用9600，9601，9602时） 电压，电流，电压/电流峰值，有功/视在/无功功率，相位角，频率，电流/功率累积，效率，负载率，功率因数 （当选用9603） 电压，扭矩，RPM，频率，马达输出 （当选用9605） 谐波，波形，电压波动/闪变测量功能 |

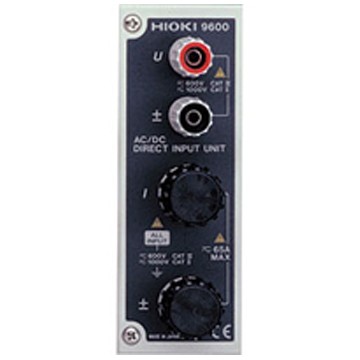

| 测量量程（使用9600时） | 电压：6/15/30/60/150/300/600/1000 V 电流：200/500 mA, 1/2/5/10/20/50 A 功率：1.2 W ~ 150 kW（根据测量方式和电压、电流的输入单元的组合而定） 频率：50/500/5k/50k/2M Hz |
| 基本精度 | ±0.1 % rdg. ±0.1 % f.s. (在45～66Hz, 使用 9600) |
| 显示更新率 | 8 次 /秒 |

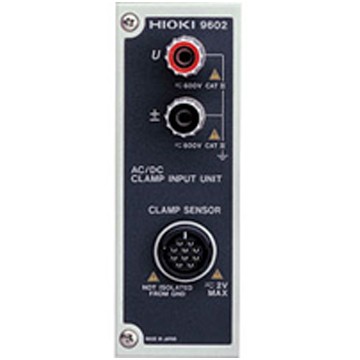

| 频率特性 | 使用9600：DC，0.5Hz～1MHz 的宽频单元 使用9601: 5Hz～100kHz的AC专用单元 使用9602: DC 0.5Hz～200kHz的钳式输入专用单元 |
| 其他功能 | 波形峰值测量、功率测量、D/A输出、外部控制、缩放、平均值、备份功能、马达输出Pm测量(使用 9603)等 |
| 接口 | RS-232C, GP-IB |
| 电源供应 | 100/ 120/ 200/ 230 V AC (自动切换), 50/60 Hz, 150 VA max. |
| 体积及重量 | 430宽×150高×370厚mm，15kg（含所有选件） |
| 附件 | 电源线（1）,连接器（1），使用说明书（1） |
打印机
PC 通讯器
电流测量 *仅使用9602, 单相使用1个，三相使用2个或3个
注意:使用CT6863 时，3193/3193-10/3194将被默认为通用钳式CT9278，但不影响操作。3193/3194使用I AC/DC 电流传感器CT6862 时，需要3193/3194的firmware升级。
输入单元*工厂安装选件, 请订购时指定
Note: 测量时需要使用一个以上的输入单元。特殊测量可使用相同的输入单元。 *输入�？槲龀а〖攵┕菏碧崆爸付�。 *特殊测量可使用相同的输入单元。 *选择输入单元9602时，请一定同时购买适合的钳形传感器。
