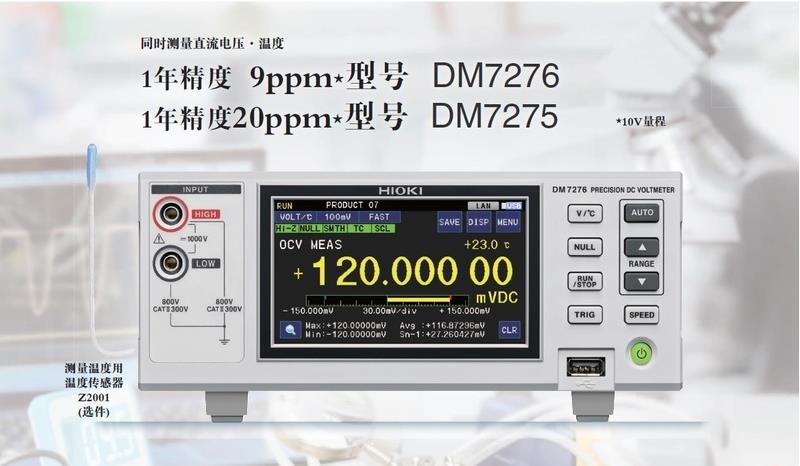

?低价的基本型 1年精度20ppm[DM7275]
?静电电容式的接触检查

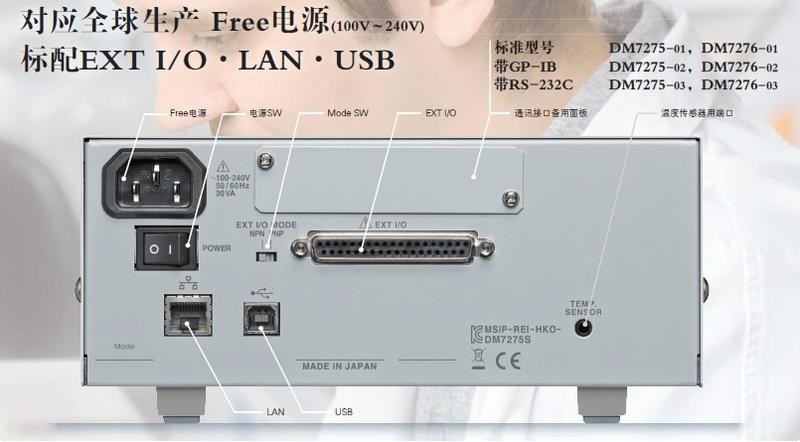

?适用于全球生产 宽电源
?EXT I/O、LAN、USB标配
标配附件中不带测试探头。请根据测量用途购买选件中的探头。
-

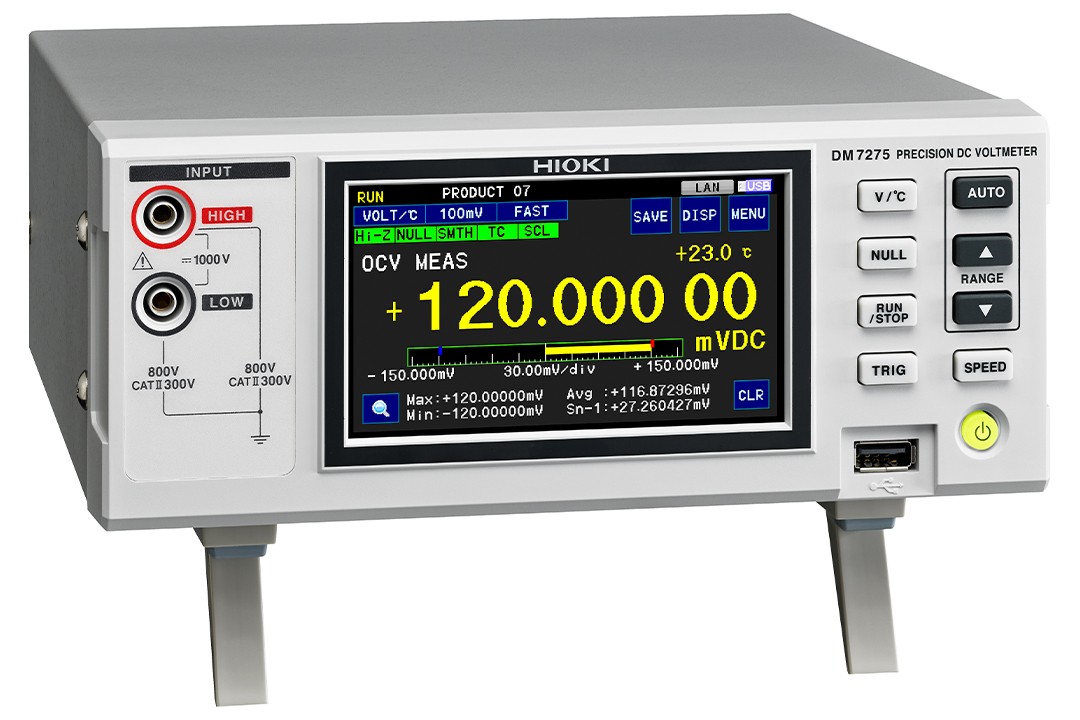

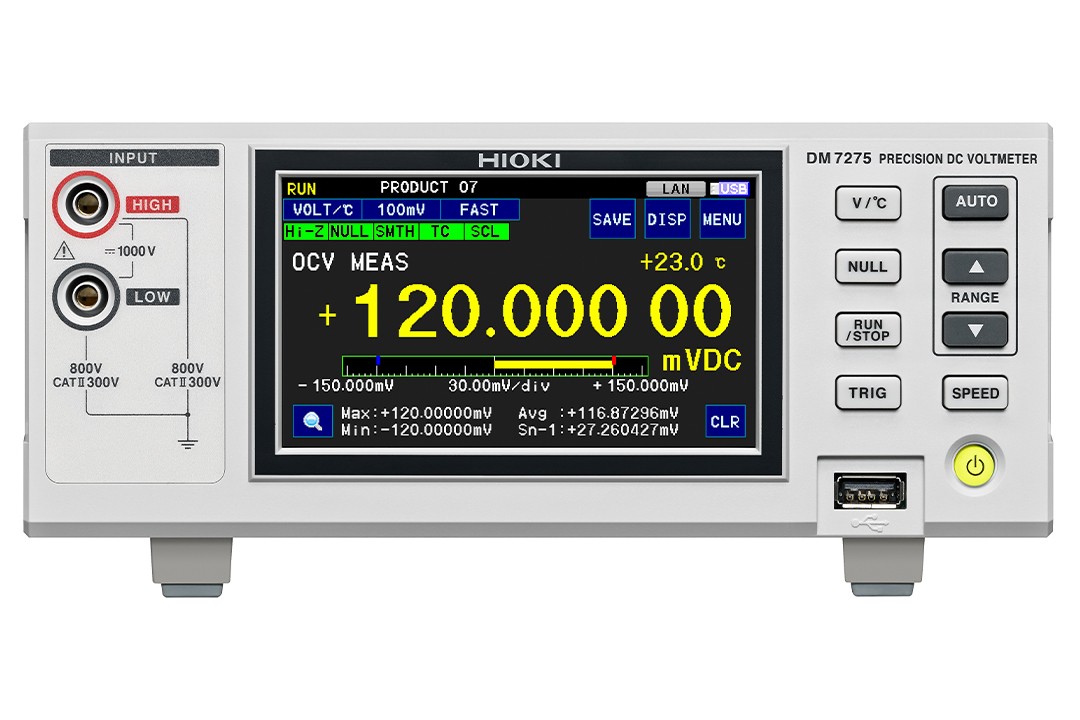

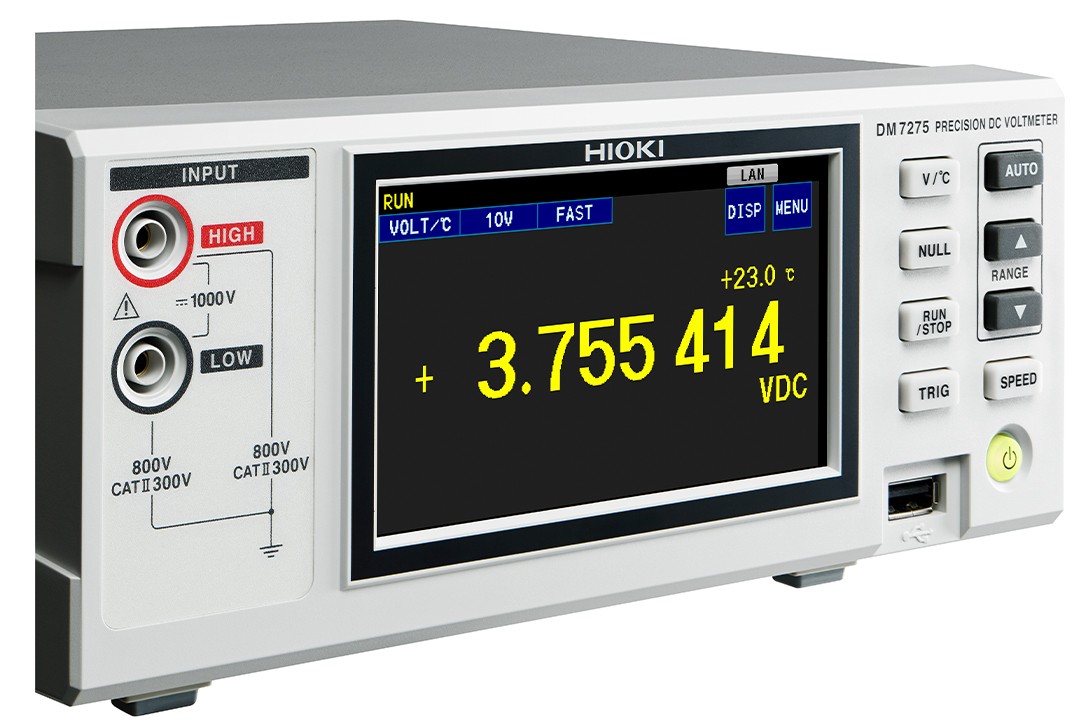

近似标准源的1年精度20ppm，超过标准源的长期稳定性现场适应能力强的HIOKI，在精度、稳定性和价格方面有优势的直流电压专用电压计
-
现场适应能力强的电阻式触摸屏和丰富的接口操作用的接口使用的是电阻式触摸屏，使用手套时也能准确操作。 标配能灵活用于计算机连接、控制器连接的通讯接口
-

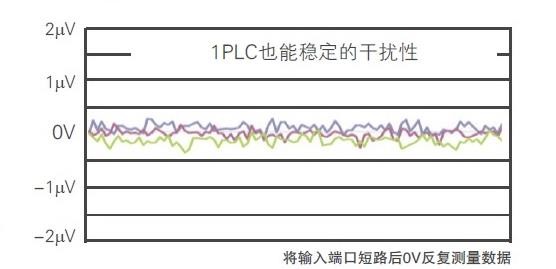

近似标准源的干扰性能因为安装了宽电源，所以可以模拟再现任何一个工厂的相同环境。 独特的悬浮式结构实现能近似校正用的标准源的干扰性能。
-
从研发到产线皆可对应，成功确实只有以往机型的1/4不光研发、品管等部门，产线中也能运用的高性价比和强抗干扰性能。
-

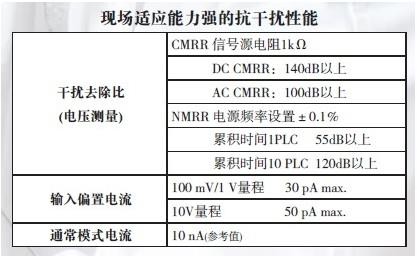

电压计的基本性能由于电压计的输入阻抗较高，因此很容易受到干扰的影响。
生产现场等干扰较多的环境下，为了长时间稳定的进行测量，干扰去除比较高或输入偏置电流较少会是重要的选择标准。 -

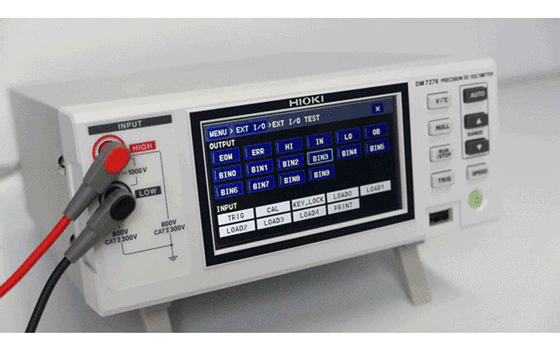

图形化界面、直观的操作搭载了考虑到电压趋势、统计显示等必须功能和与各测量画面联动的比较器、BIN功能等各种使用环境的接口。而且，可以进行适合生产现场的自定义显示，可以放心的作为现场适应能力强的标准源来使用。
-

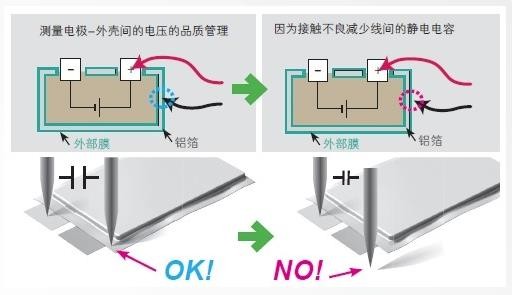

“application”锂电池的外壳电位测量为了能安全、准确的测出叠层型锂电池的厚重内部的绝缘不良情况，需要进行外壳电位测量。
绝缘电阻试验、耐压试验中，检测对特性无影响的铝叠层的裂缝，最坏情况下会分解电解质。
因为仅进行电压测量，所以可以安全的使用接触检查功能准确找出不良状态。 -

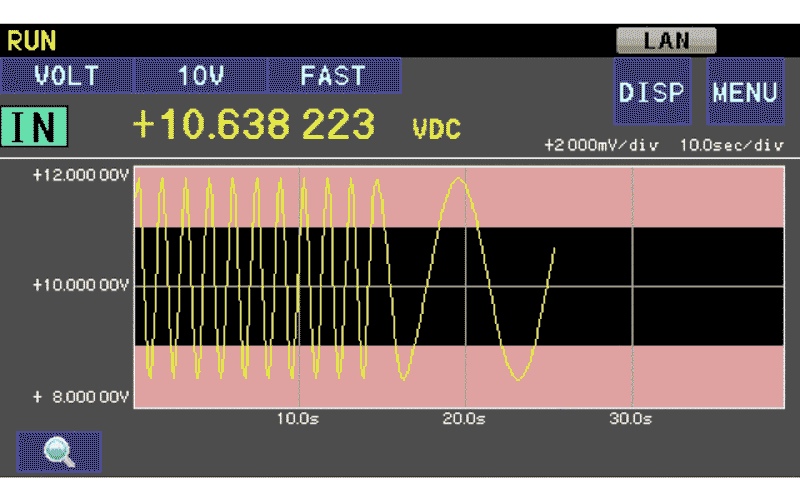

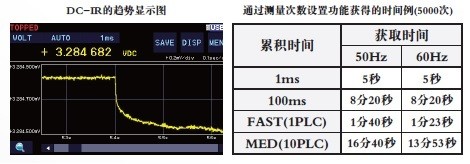

“application”过渡特性监测电池的充放电特性等这类在通常的波形记录中会被干扰掩盖而较难的测量也能轻松获得数据。
这是只有干扰强的直流电压测量和具备高速采样模式的DM系列能完成的应用。
基本参数(精度保证时间1年，调整后精度保证时间1年)
| 电压测量量程 | 100 mV (±120.000 00 mV, 分辨率 10 nV) ～ 1000 V量程(±1000.000 0 V, 分辨率 100 μV), 5档量程 |
|---|---|
基本精度 | 10 V量程: ±0.0020% rdg. ±3 μV [DM7275] |
| 温度测量 | -10.0℃ ～ 60.0℃, 基本精度±0.5℃ (和温度传感器Z2001的组合精度) |
| 累积时间 | 累积时间单位: PLC/ms (PLC设置: 0.02/0.2/1/10/100, ms设置: 1 ms～9999 ms) ※PLC=Power Line Cycle |
| 测量辅助功能 | 平滑处理功能、Null、温度补偿、转换比、超过显示、自校准、自动保持、接触检查 |
| 管理辅助功能 | 比较器、BIN、绝对值判定、标签显示、统计、测量信息、通讯监视、EXT I/O TEST |
| 接触检查 | 检查信号10mVrms、阈值：0.5nF～50nF (在100V/1000V量程无法使用)、接触检查累积时间：1ms～100ms |
| 接口 | 标准IF (-01, -02, -03共通): LAN (100BASE-TX), EXT I/O, U盘/ USB设备 (USB2.0 Full-Speed) 可选IF: GP-IB (-02型)/ RS-232C (-03型)/ PRINTER (-03型) |
| 电源 | AC 100～240 V, 50/60 Hz, 30 VA |
| 体积及重量 | 215W × 88H × 232D mm (-01型): 2.3 kg, (-02/-03型): 2.4 kg |
| 附件 | 使用说明书×1，电源线×1，应用光盘（CD-R）×1 |
