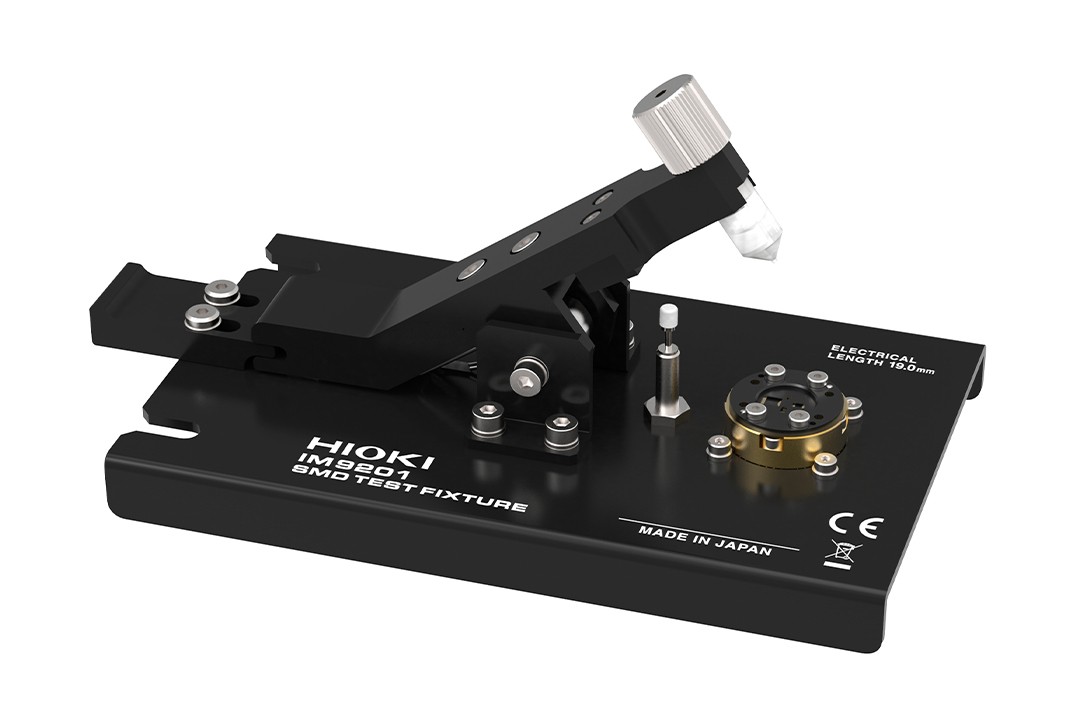

?IM7580系列专用SMD测试治具
?2种设备指南，可对应6种尺寸的SMD
?对应SMD尺寸※1 0603, 1005, 1608, 2012, 3216, 3225
※1：JIS单位mm，相当于EIA0201～EIA1210尺寸

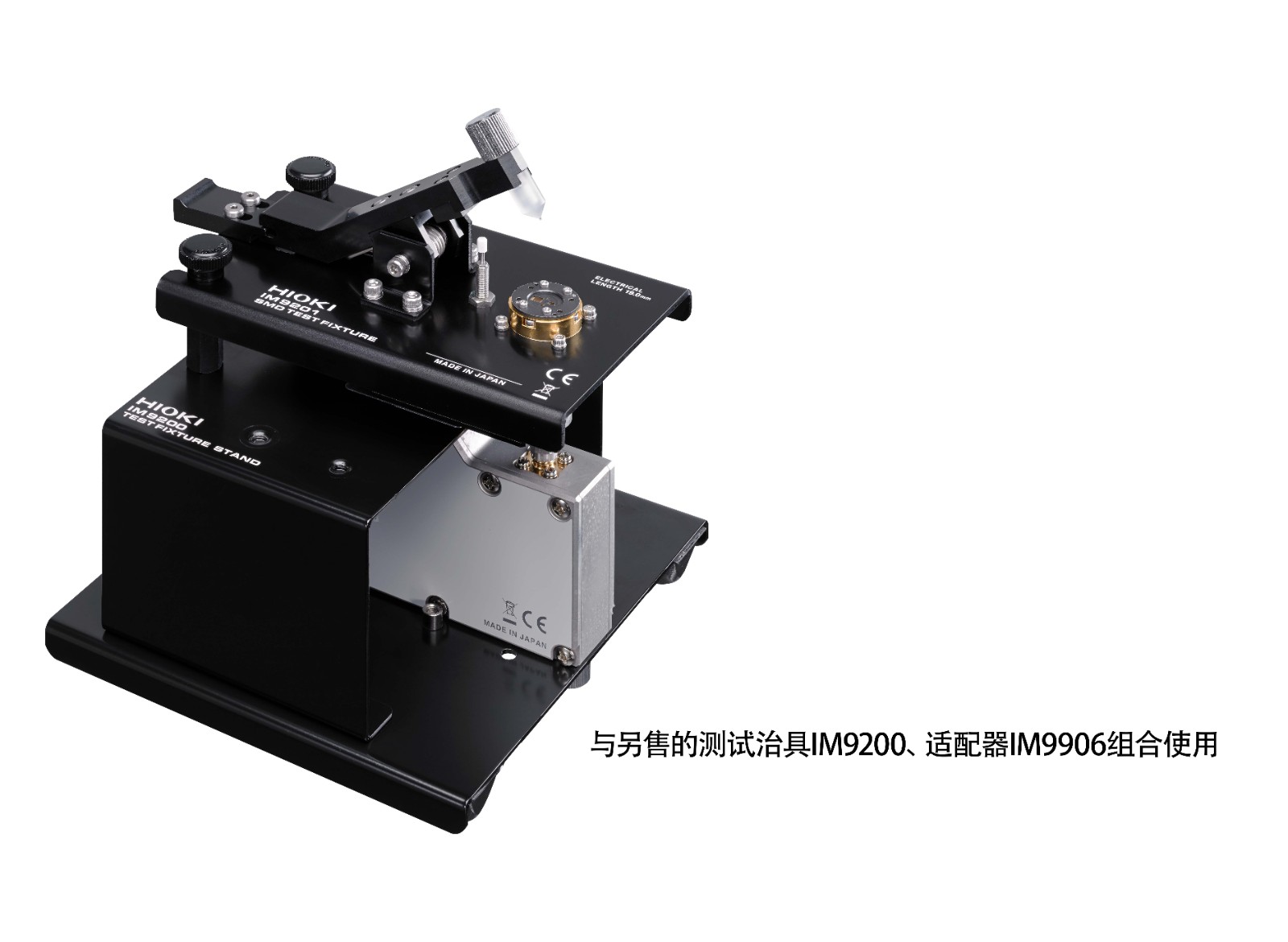

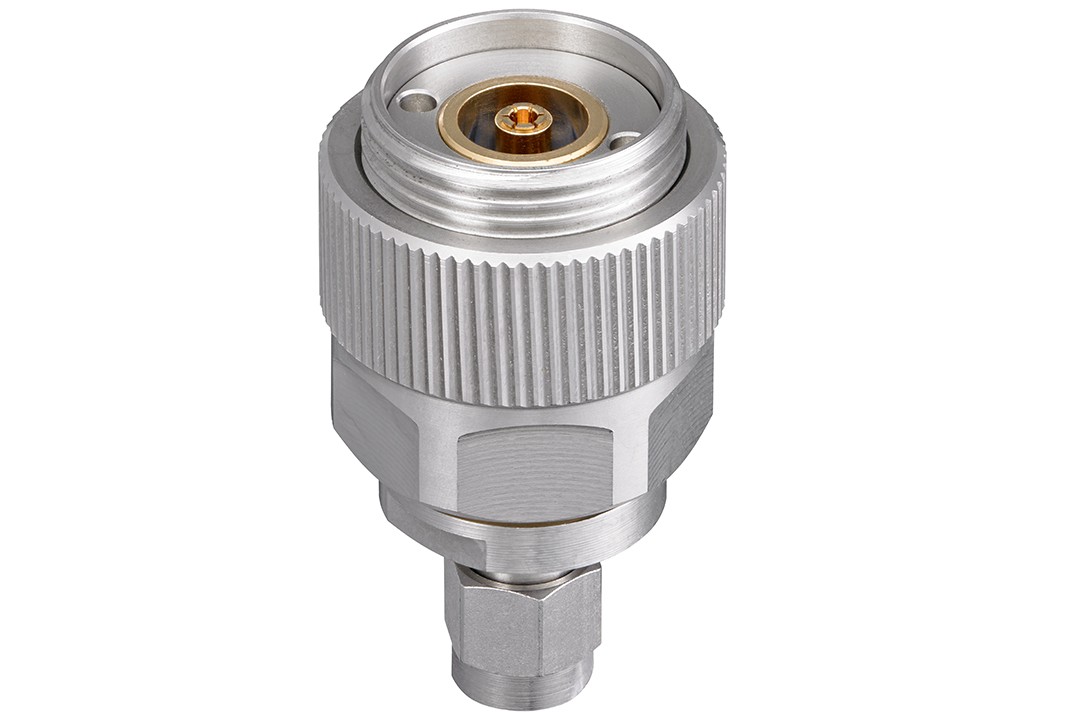

IM7580系列上使用测试治具IM9201时，需要另售的测试治具台IM9200和转换器（3.5mm-7mm）IM9906。测试治具和校正器的组合请咨询各分支机构。
-
使用IM9201进行LCR测量IM7580系列5种机型的测量频率覆盖了1MHz?3GHz。
和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。
基本参数
| 可用频率范围 | DC～3 GHz |
|---|---|
| 可测样品尺寸 | 0603, 1005, 1608, 2012, 3216, 3225 (JIS单位mm, 相当于EIA 0201～EIA 1210尺寸) |

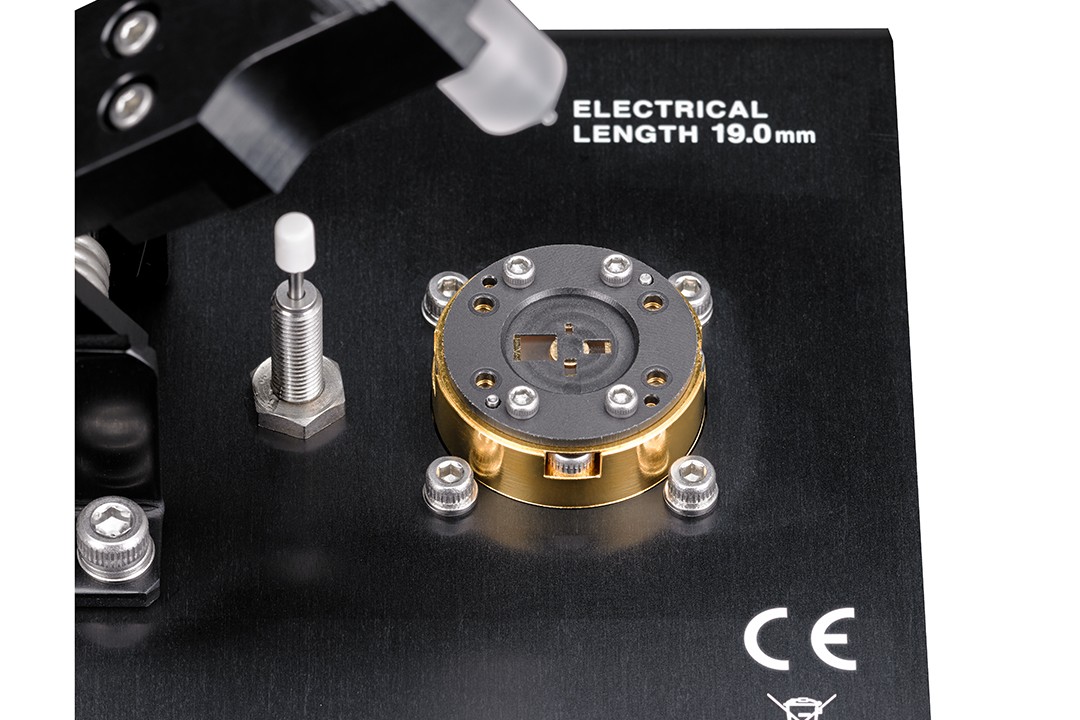

| 电极结构 | 底部电极 |
| 最大输入电压 | ±42 Vpeak (AC+DC) |
| 适用机型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※测试频率高达3GHz，近日发售 |
| 追加误差 | 阻抗： ±Ze [%] 相位 ： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗测量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz] |
