功率调节器的系统相关保护功能等的测试
返回上一页记录电压、电流波形，对功率调节器的稳定特性、过渡响应、外部事故等系统相关保护功能的运作时间等进行测试
要点
· 使用存储记录仪MR6000或MR8847A，按照 JIS C8962的“小输出光伏发电用功率调节器的测试方法” 进行测试。

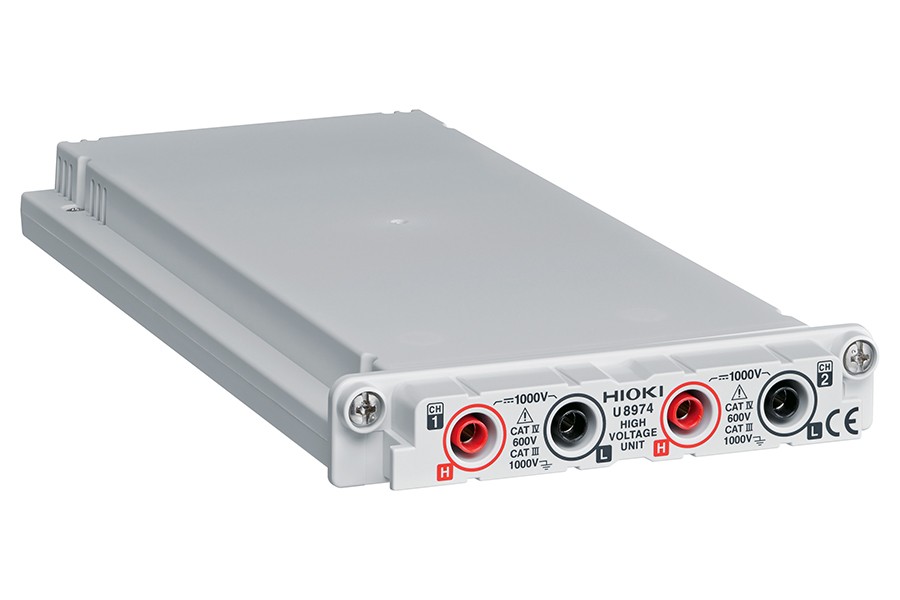

· 因为高压单元U8974是绝缘输入（max1000V），所以可以同时测量输入和输出的电压波形。

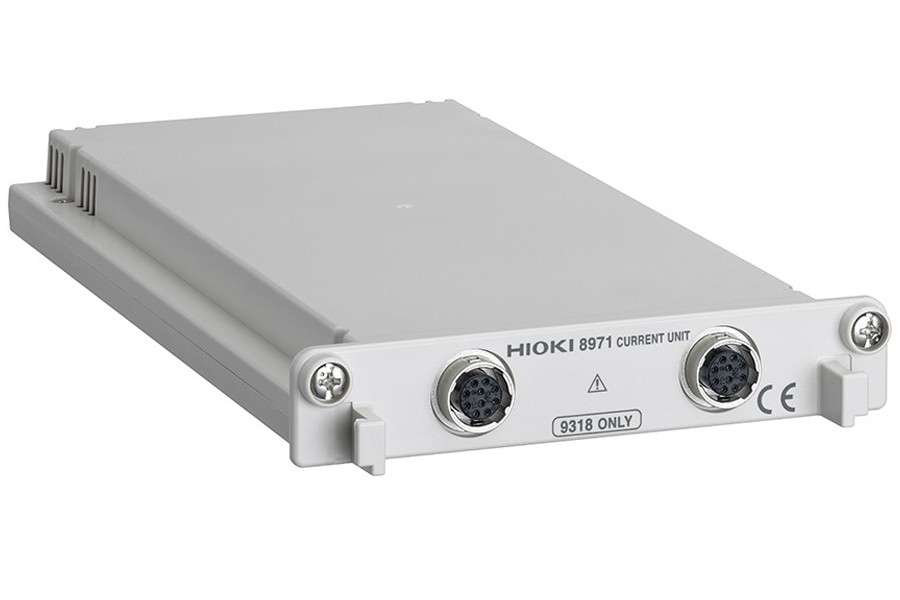

· 由于使用给各电流传感器供电的电流单元8971，因此连接非常简单。
※ 另外需要转换线9318。
· 通过电平/电压下降/窗口/周期等丰富的触发功能，准确记录波形。

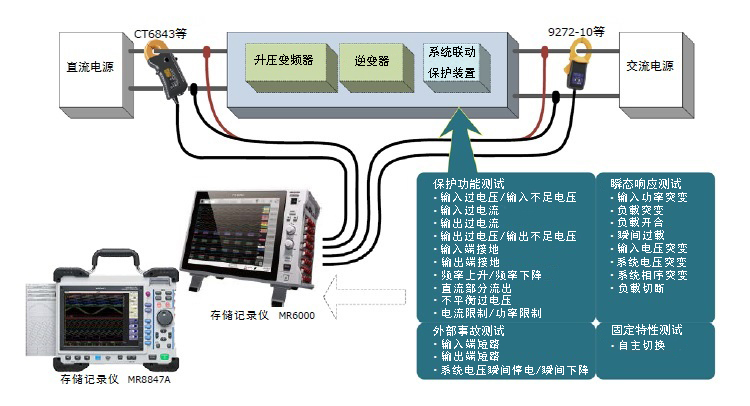

连接例
使用方法
·根据电流的种类和大�。≡窈鲜实牡缌鞔衅�。
·设置触发条件，开始测量。
·增加符合各测试项目的条件。
·根据记录的波形使用光标测量功能求出运作时间。
※关于试验方法的详细情况，请参考 JIS C8962 ： 2008 "小输出太阳能发电用功率调节器的试验方法"。
使用仪器
存储记录仪MR6000（内存1GW）
存储记录仪MR8847-51（MR8847A，内存64MW）
存储记录仪MR8847-53（MR8847A，内存512MW）
※测量需要使用输入单元等专用选件。请根据采集数据所需通道数来选择。
·高压单元U8974
·电流单元8971
·AC/DC电流探头CT6843（AC/DC200A）
·钳形传感器9272-10（AC20A/200A）
·转换线9318（8971连接电流传感器时需要）
※记载的内容是根据 2017年12月发行的仪器型号。可能在产品款式上有更改，请以现在发行的为准。
