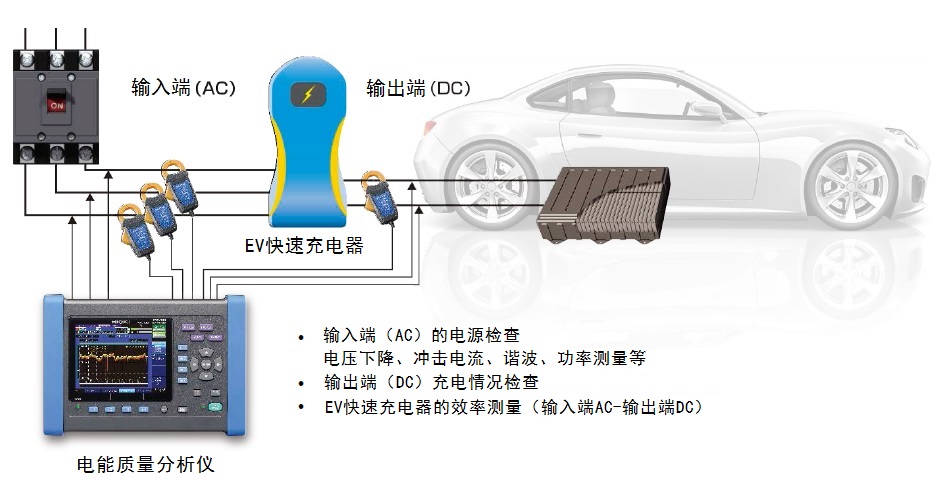

使用PQ3198电能质量分析仪，可以1台仪器同时测量EV快速充电桩所需的维保，运转检查和故障排查等数据。

?电能质量分析仪PQ3198可同时测量与EV快速充电桩有关的所有数据，例如电能质量，电压/电流有效值，冲击电流，功率和效率测量等。
?测量EV快速充电器的输出端（DC）时，使用ch4。
?选择“简易设置导航”中“基本电能质量测量”后，能进行以下测试。
?以10分钟为间隔测量最大、最小和平均值：
电压/电流有效值、功率、功率因数、效率、电能、谐波电压/电流/功率、总谐波畸变率、高次谐波（～80kHz）
事件项目设置：
瞬态电压，电压骤升，电压骤降，停电，电压/电流有效值，电压/电流波形峰值，电压的总谐波畸变率，电压不平衡比（反相），电流DC波动（当使用仅与ch4兼容的传感器时），0,3,5,7,9,11次谐波电压，0次谐波电流

电能质量分析仪PQ3198（仅主机，标配PC应用软件）
电能质量分析仪PQ3198-92（标配600A传感器4个，PC应用软件）
电能质量分析仪PQ3198-94（标配6000A传感器4个，PC应用软件）
AC/DC自动调零电流传感器CT7736（AC/DC600A，φ33mm）
AC/DC自动调零电流传感器CT7731（AC/DC100A，φ33mm）
AC电流传感器CT7136（AC600A，φ46mm）

※记载的内容是根据 2020年5月发行的仪器型号。可能在产品款式上有更改，请以现在发行的为准。
