概要

这是一款可通过 RS - 232C、GPIB、USB、LAN 接口，将 LCR 测试仪或阻抗分析仪的测量数据保存到 Microsoft Excel 和文本文件（CSV 格式）的程序。在分析仪模式下，还能自动生成图表。

详细功能

该软件具备以下功能：

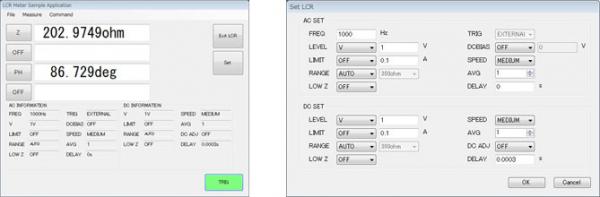

LCR 模式测量

LCR 模式测量条件设置

LCR 模式测量值显示

LCR 模式测量数据保存

变压器（TRANSFORMER）模式测量 *1

变压器（TRANSFORMER）模式测量条件设置 *1

变压器（TRANSFORMER）模式测量值显示 *1

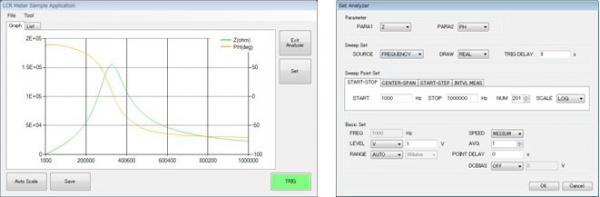

分析仪（ANALYZER）模式测量 *2

分析仪（ANALYZER）模式测量条件设置 *2

分析仪（ANALYZER）模式测量值的图形显示与保存 *2

分析仪（ANALYZER）模式测量值列表的显示与保存 *2

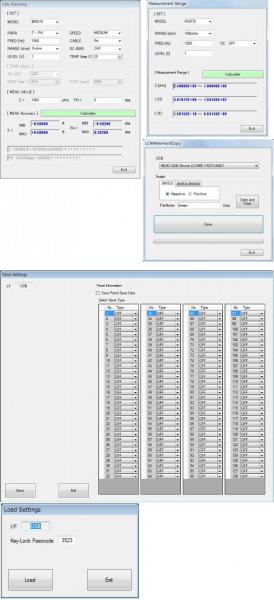

测量精度计算 *3

测量范围计算 *3

测量画面获取 *3

通信时间测量

LCR 测试仪设置的保存与读取 *4

*1 仅适用于 IM3533、IM3533 - 01

*2 仅适用于 IM3533 - 01、IM3570、IM3590

*3 不适用于 3511 - 50

*4 仅适用于 IM3523、IM3523A

测量方法有以下五种：

频率特性（通过改变频率进行测量） *3

电压特性（通过改变电压进行测量） *3

电流特性（通过改变电流进行测量） *3

时间间隔测量（按指定的时间间隔进行测量） *5

按下回车键时采集数据（单次测量） *5

*5 仅适用于 LCR 模式

历史版本

V1.40（最新版本）

V1.34

修复了连接对应型号以外的机种时的报错信息。

修复了IM3533、IM3533-01、IM3590的精度计算时的错误。

其他小问题的修改。

V1.33

修正了OS设置是使用逗号作为小数点的区域设置时无法进行通信的问题。

添加了用于保存CSV的选项设置

进行了修改，以便可以按降序自动设置用于测量频率/电压/电流特性的扫描点。

与3511-50兼容

其他小问题的修改

V1.32

修改为在应用软件使用后不会改变采样软件使用前的测量值获取询问的响应内容的设置

V1.31

修正了在IM7580以外的机型的测量频率设置中，小数点以下四舍五入后的数值设置到装置中的问题。

1.LCR模式的设置画面中设置频率时，小数点以下四舍五入的数值设置到装置中。

2.ANALYZER模式的设置画面中设置频率时，小数点以下四舍五入的数值设置到装置中。

3.扫频中设置频率时，小数点以下四舍五入的数值设置到装置中。

V1.30

支持IM3536。

追加了用于IM3523的设置备份功能。

V1.21

修正了Cs-D,Cp-D,Ls-Q,Lp-D的精度计算中的不良问题。

V1.20

支持IM7580。

V1.10

追加了测量范围计算功能。

获取画面应用可适用于IM3570了。

V1.00

最初的公开版本

提示

点击【Download】来下载文件。

执行所下载的文件，开始安装。
※本软件的使用需要NET Framework 4.0。

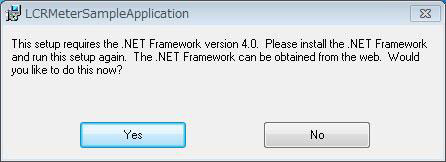

如果你的电脑没有安装NET Framework 4.0，那么将会显示以下画面。

在这里点击【是(Y)】，则会显示NET Framework的下载页面，请下载NET Framework并进行安装。
※ 如果您的电脑没有连接到网络，那么请使用其它已连接到网络的电脑，并从Microsoft公司的 Web页面下载NET Framework 4.0版，并进行安装。NET Framework 4.0可以从这个页面进行下载。

安装NET Framework之后，再一次进行本软件的安装。
