?用于测量高压设备（变压器、线缆、马达等）的绝缘电阻
?试验电压范围广250V～5kV
?测量范围广，最大10TΩ
?最大PI（极化指数），DAR（介电常数比）的自动计算/显示
?减少手写记录工作的数据存储功能
?新增提高暗处工作效率的白色背光灯
?使用温度范围扩大至-10℃～50℃
-
产品样本 -
使用说明书

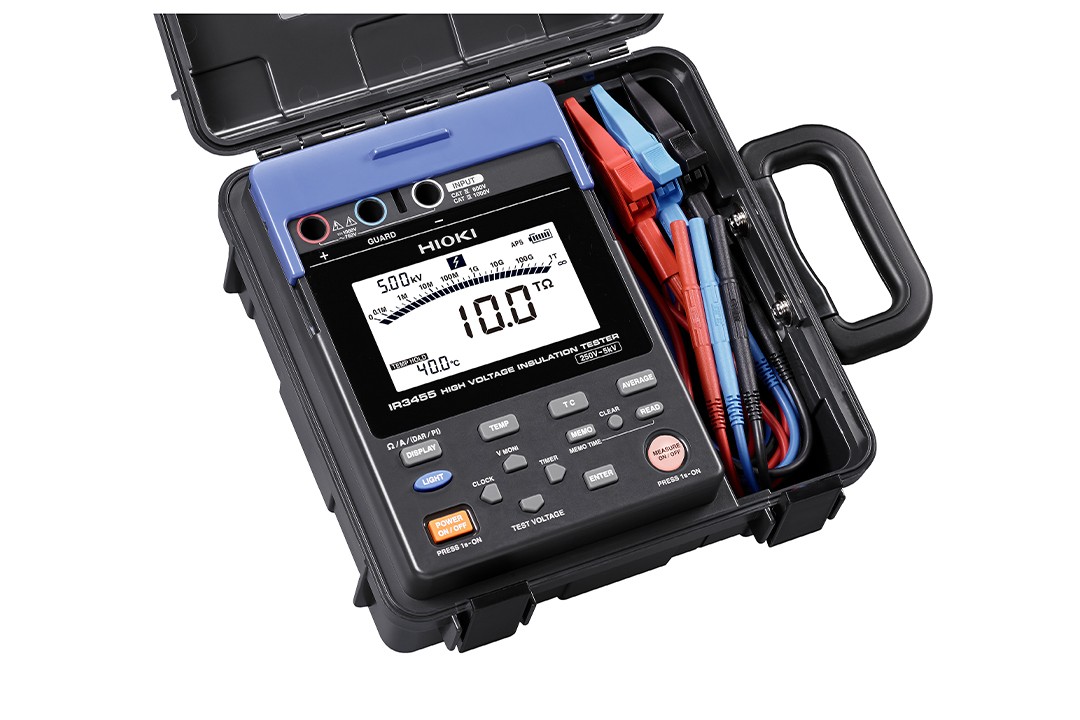

电子式绝缘电阻表
IR3455-30 已停产
Max.5kV的高压绝缘电阻测量
-
规格
-
选件
-
相关下载
-
常见问题
基本参数
(精度保证时间1年，调整后精度保证时间1年)
| 试验电压 | 按照DC 250 V～5.00 kV, (250 V～1 kV时分辨率25 V, 1 kV～5 kV时分辨率100 V设置) |
|---|---|
| 测量范围 | 0.00 MΩ ～ 500 GΩ (250 V) 0.00 MΩ ～ 1.00 TΩ (500 V) 0.00 MΩ ～ 2.00 TΩ (1 kV) 0.00 MΩ ～ 5.00 TΩ (2.5 kV) 0.00 MΩ ～ 10.0 TΩ (5 kV) |
| 额定测量电压 | 1 mA (试验电压250 V～1.00 kV), 0.5 mA (试验电压1.10 kV～2.50 kV) 0.25 mA (试验电压2.60 kV～5.00 kV), 短路电流: 2 mA以下 |
| 电阻量程 | 10 MΩ～10 TΩ, 7档量程 (自动量程切换) |
| 基本精度 | ±5% rdg. ±5 dgt. (试验电压 (设置值) ÷ 100 nA在所求电阻以下) ±20% rdg. ±5 dgt. (试验电压 (设置值) ÷ 100 nA超过所求电阻，试验电压(设置值) ÷ 1 nA在所求电阻以下，或500 GΩ以下) ±30% rdg. ±50 dgt. (试验电压 (设置值) ÷ 1 nA超过所求电压，或501 GΩ～9.99 TΩ) |
| 泄漏电流测量 | 1.00 nA～1.20 mA, 6档量程(发生试验电压状态时的电流测量) 精度 ±2.5% rdg. ±5 dgt. (量程1 mA)等 |
| 电压测量 | DC ±50 V～±1.00 kV, AC 50 V～750 V (AC是50/60 Hz), 精度 ±5% rdg. ±5 dgt. 输入电阻10 MΩ以上 |

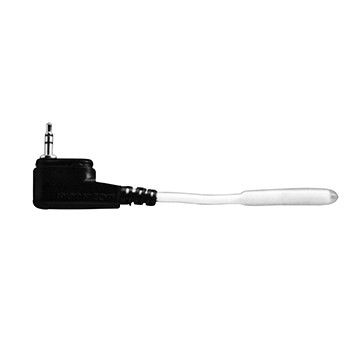

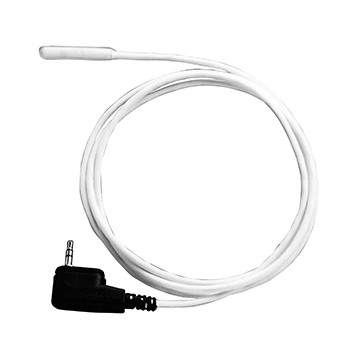

| 温度测量 | -10.0℃～70.0℃, 3档量程(使用选件的温度传感器) 基本精度 ±1.0℃ (0.0℃～40.0℃)等 |
| 功能 | 绝缘判断功能(温度补偿，PI/DAR显示，步进电压试验)，数据存储，通讯 (USB 2.0, PC应用软件)，自动放电，通电警告显示等 |
| 显示 | LCD "999" dgt. 带背光灯，条形图显示 |
| 电源 | 5号碱性干电池(LR6) ×6，电池组9459, AC适配器9753 (仅限连接AC适配器的状态下，电池充电、通讯等来使用) 连续使用时间(我司试验条件): 5hr (使用5号碱性电池时), 9hr (使用9459时) |
| 体积及重量 | 260W × 250.6H × 119.5D mm, 2.8 kg |

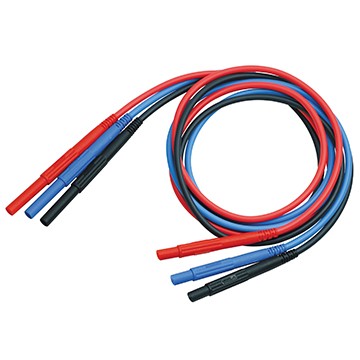

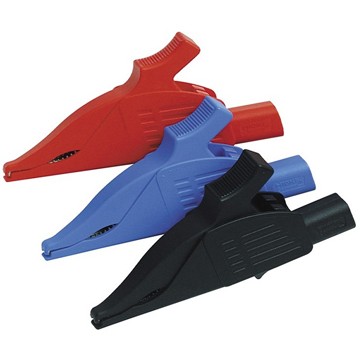

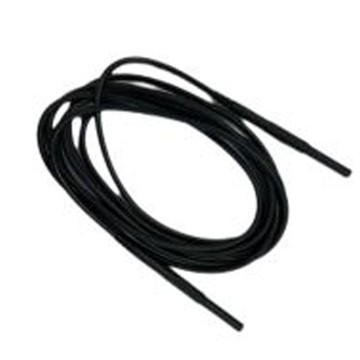

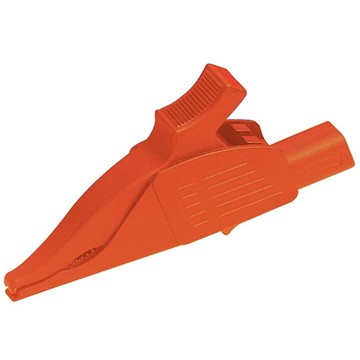

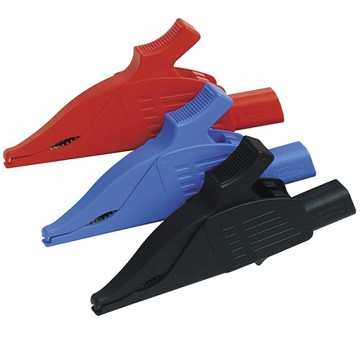

| 附件 | 5号碱性干电池(LR6) ×6，测试线9750-01 ×1，测试线9750-02 ×1，测试线9750-03 ×1，鳄鱼夹9751-01 ×1，鳄鱼夹9751-02 ×1，鳄鱼夹9751-03 ×1，USB连接线×1，PC应用软件（CD-R）×1 |
-
