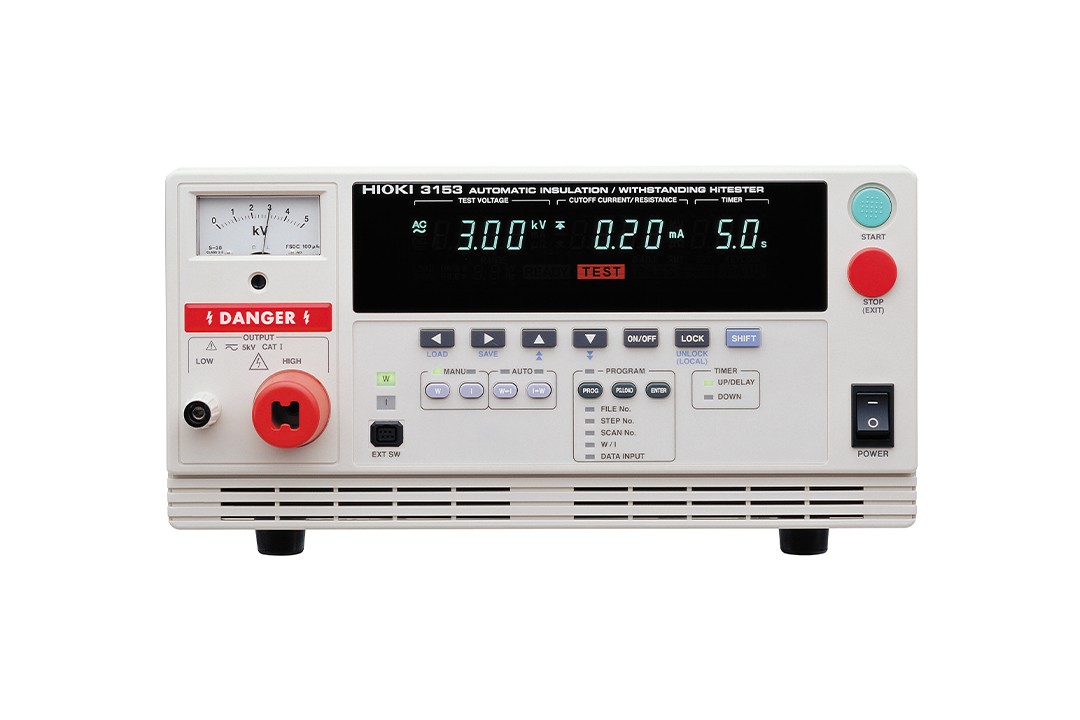

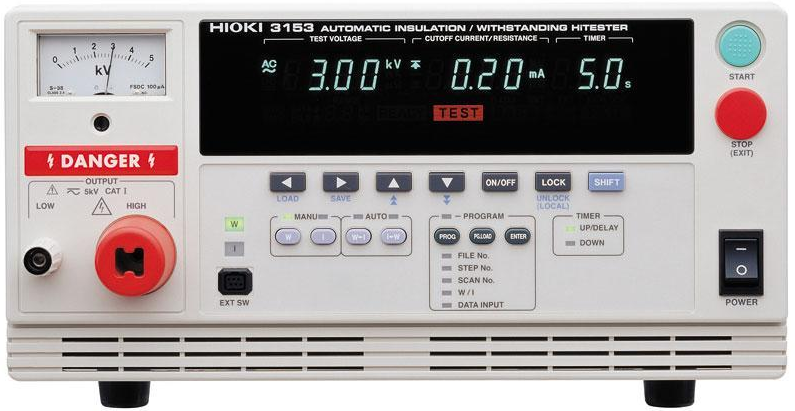

● 绝缘电阻测试(DC50V～1200V)，耐压测试(AC/DC5000V)，全远程控制
● 可编程测试(测试程序32个文件，测试点每个文件50步)
● 通过PWM控制方法，产生精确的测试电压

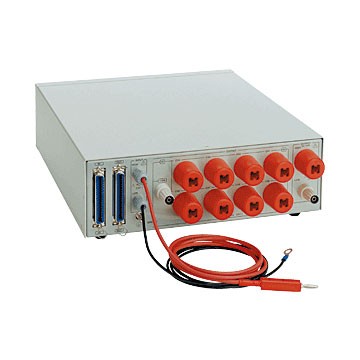

● 3930高电压扫描单元(选件)
-
全规格的绝缘耐压测试仪搭载了所有耐压试验、绝缘电阻试验中必需的功能的全规格测试仪
● 全远程控制
● AC耐压试验max.5kV
● DC耐压试验max.5kV
● 绝缘电阻试验max.1200V
● 变压器电容500VA -
具备综合测试仪有的最大变压器电容
AC/DC耐压和绝缘试验一体化的机型，实现最大500VA的变压器电容 耐压：AC 5kV, 100mA 耐压：DC 5kV, 10mA 绝缘电阻：DC 50V ? 1200V , ?9999MΩ 基本精度±4％rdg.
-
丰富的计时器功能
越详细的试验越需要细致的设置，特别准备了3种时间设置（3153、3174）。 耐压试验的斜升和斜降的计时器设置 绝缘试验的延迟计时器设置 试验时间的倒计时、经过时间显示
-
可全远程控制的自动测试仪

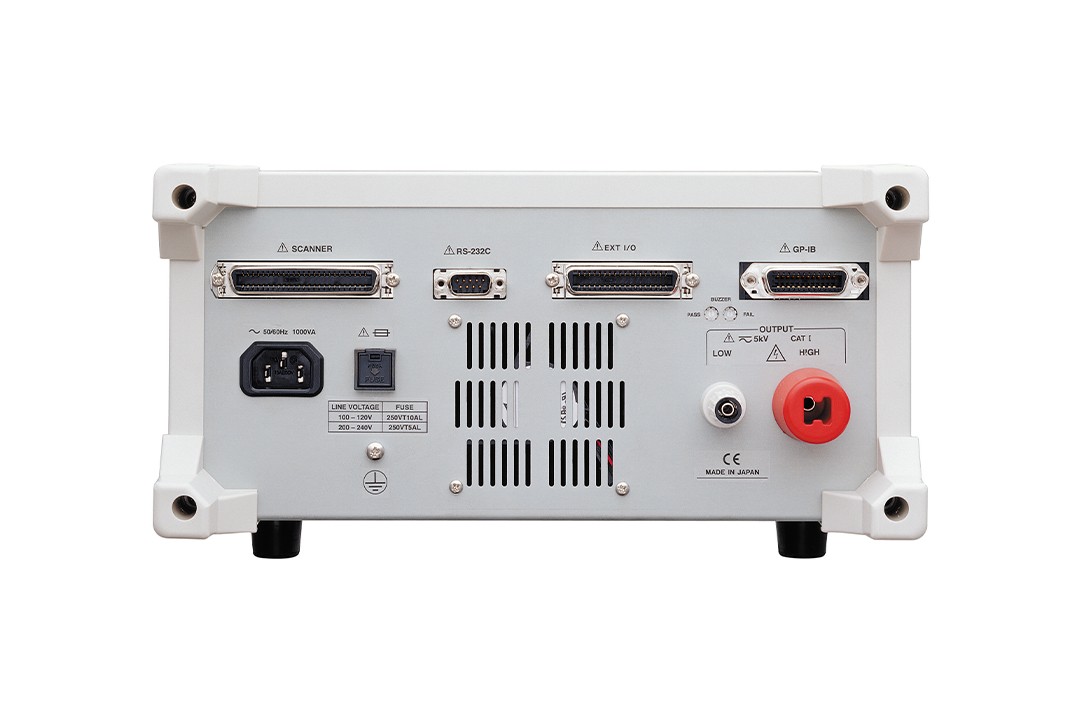

标配GP-IB和RS-232C 可以设置电压、电流、电阻阈值、计时器设置等所有项目。 而且，内存能记录32个文件（50步进/文件），因此仅仅通过PLC即可简单构筑全自动化系统。
-
不受工频电源影响、稳定的试验电压输出
HIOKI的耐压测试仪通过零启动开关，进行了能外加稳定电压并防止被测设备损坏的设计。 但是，价格较低的机型会因为工频电源的影响输出波形出现即便现象，请选择时注意。 3153采用了AC/DC任意电压输出都是PWM开关方式，因此不会受到电源电压的变化或畸变的影响，能够准确的发生稳定的试验电压。
耐压实验部分
| 输出电压AC/DC | AC0.2～5.00kV,500VA(额定30分钟)/DC0.2～5.00kV,50VA(连续) |
|---|---|
| 电压设置方式 | 数字设置(设置分辨率：0.01kV) |
| AC波形/频率 | 正弦波(无负载时畸变率在5％以下)，可以在50/60Hz切换 |
| 电流测量范围 | 10mA，分辨率：0.01mA / 100mA，分辨率：0.1mA |
| 电压计 | 精度：±1.5%f.s.(JIS 1.5级，f.s.=5.00kV)(有效值显示) |
| 判定方式 | 窗口比较方式(数字设定) |
绝缘电阻试验
| 额定电压 | DC50~1200V(1V步进的话可任意设置) |
|---|---|
| 额定测试电流 | 1mA，短路电流：200mA以下 |
| 测试范围/精度 | 0.10 ～9999 MΩ, 4档量程, ±4 % rdg. (代表值 0.5 MΩ～1000 MΩ时) |
| 判定方式 | 窗口比较方式(数字设定) |
计时器 *实际试验时会因为负载的不同而导致定时器设定时间的不同
| 设置范围 | 0.3～999 s |
|---|---|
| Ramp/Delay | 测试电压Ramp up、down，绝缘电阻试验延迟：0.1～99.9s |
| 功能 | 最多可对32个文件进行50步进的实验设置的编程 各保存10组耐压/绝缘的试验内容，保持，蜂鸣器 |
| 监测功能 | 输出电压、检测电流/测试电阻，监测周期：2次/s以上 |
| 电源 | AC100?120 V, 200?240 V (50/60 Hz), 1000 VA max. |
| 体积/重量 | 320W×155H×480D mm,18kg |

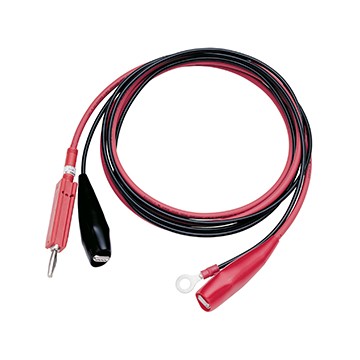

| 附件 | 9615高压测试线(高压线和回路，各1)，电源线×1，使用说明书×1，备用保险丝×1 |
