● 高精度：即使是电阻的微小变化，如电机绕组缺陷或连接问题，也能被检测出来，以便及早发现和预防
● 操作简便：操作简单，配备自动温度补偿和记忆功能

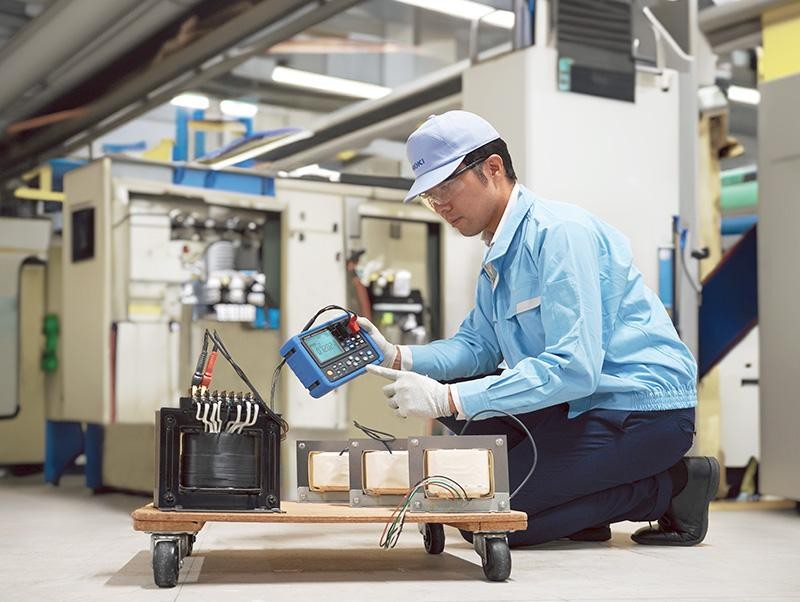

● 用途广泛：可搭配多种探头选件使用，可广泛用于电动汽车、飞机、电机/变压器的维保

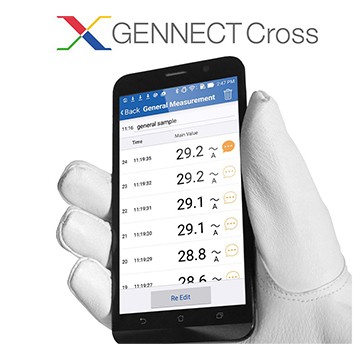

● 无线连接：通过 GENNECT Cross 应用软件将数据传输到智能手机，并使用HID功能将测量值直接输入Excel?（使用无线适配器 Z3210）
● 安全保护：如果检测到过压输入，则立即停止测量以防止损坏

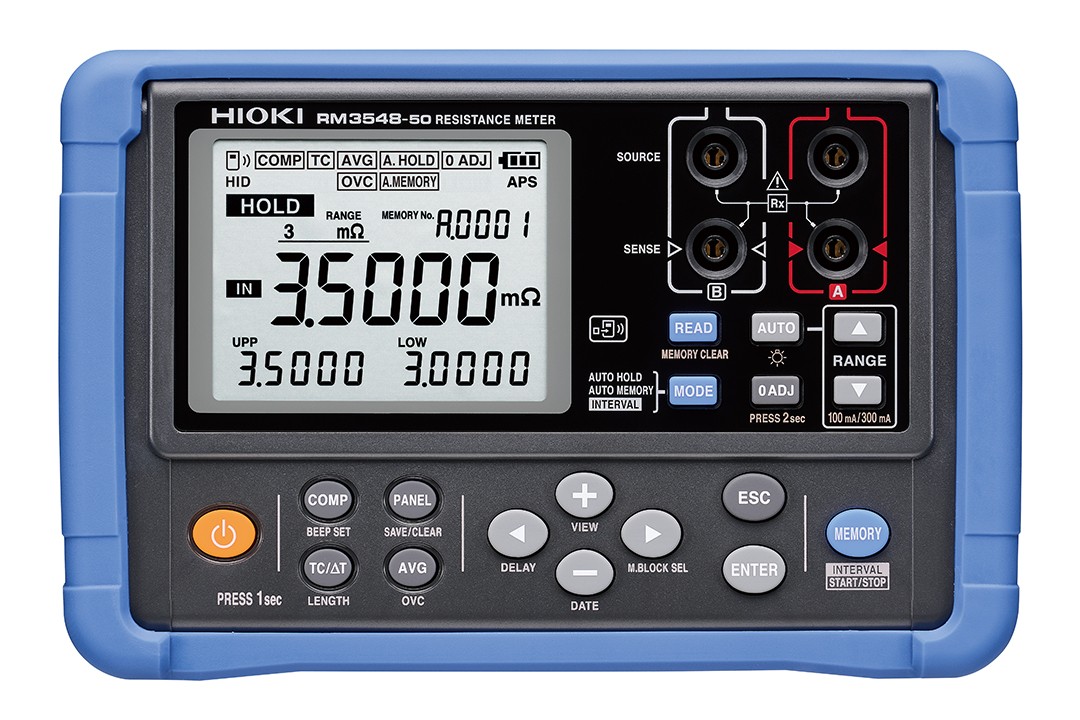

电阻计
RM3548-50
可测量?Ω到MΩ的高精度便携式电阻计
-
概要
-
规格
-
选件
-
相关下载
-
解决方案
-

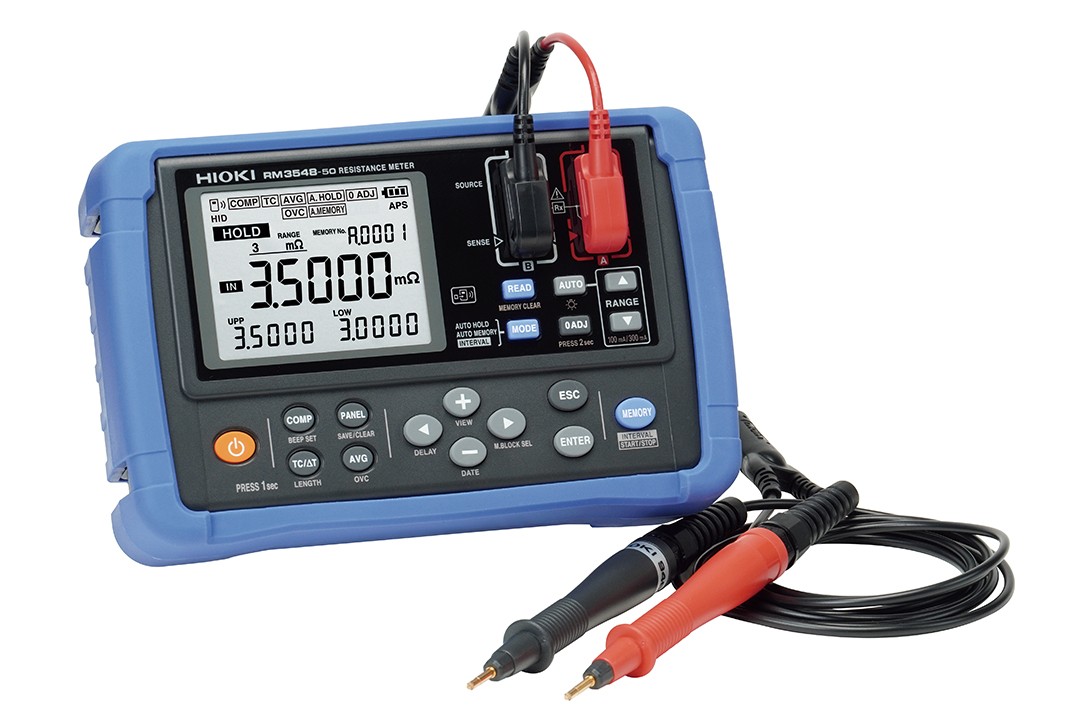

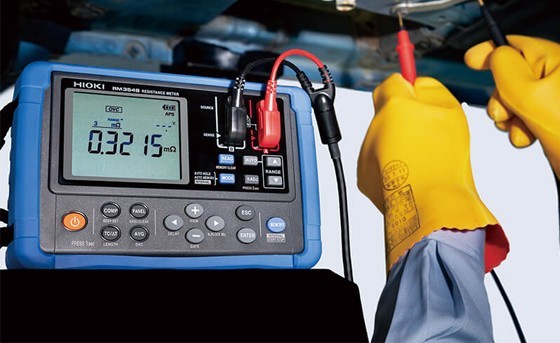

产品概要RM3548-50是一款便携式电阻测试仪，测量范围从 0.1 μΩ 到 3.5 MΩ。操作简单，精度高，可广泛应用于电动汽车维保、飞机检修和电机检测等领域。
-
操作简便测量性能高
测量方式采用4端子法，通过偏移电压补偿功能，实现高精度的测量。
操作简单
无需像多功能设备那样进行复杂的操作，即使是初学者也可轻松进行电阻测量。
自动运算功能
温度补偿功能可将电阻随温度变化的铜线或其它材料的电阻值转换为设定参考温度下的电阻值并显示出来。
-
支持无线通讯，带来更多便利 -
提高工作效率！ 通过【Excel?直接输入功能】进行数字化管理，让测量操作更省力与Excel?直接集成
打开Excel?文件，选择单元格待机。
保持仪器的显示，则测量值被传输，自动输入在选定的单元格中。

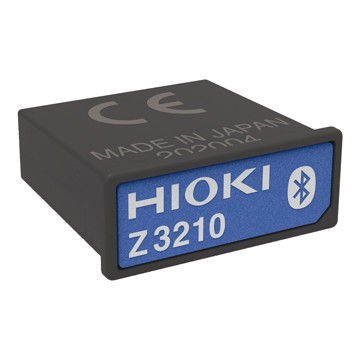

※需要通过无线适配器Z3210使用无线通讯功能。
-
丰富的探头选件匹配测试场景的探头
丰富的探头阵容对应各种测量需求。

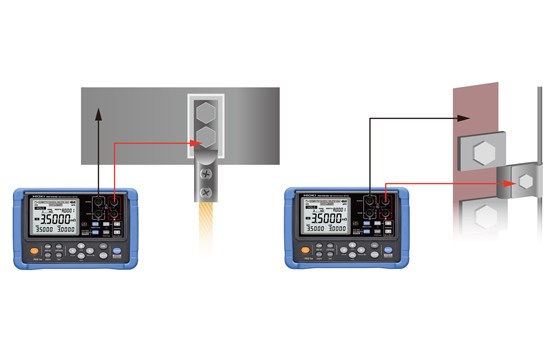

L2140：适用于电动汽车和混合动力汽车维保中的等电位连接测试、电池连接检测和电机绕组检查。

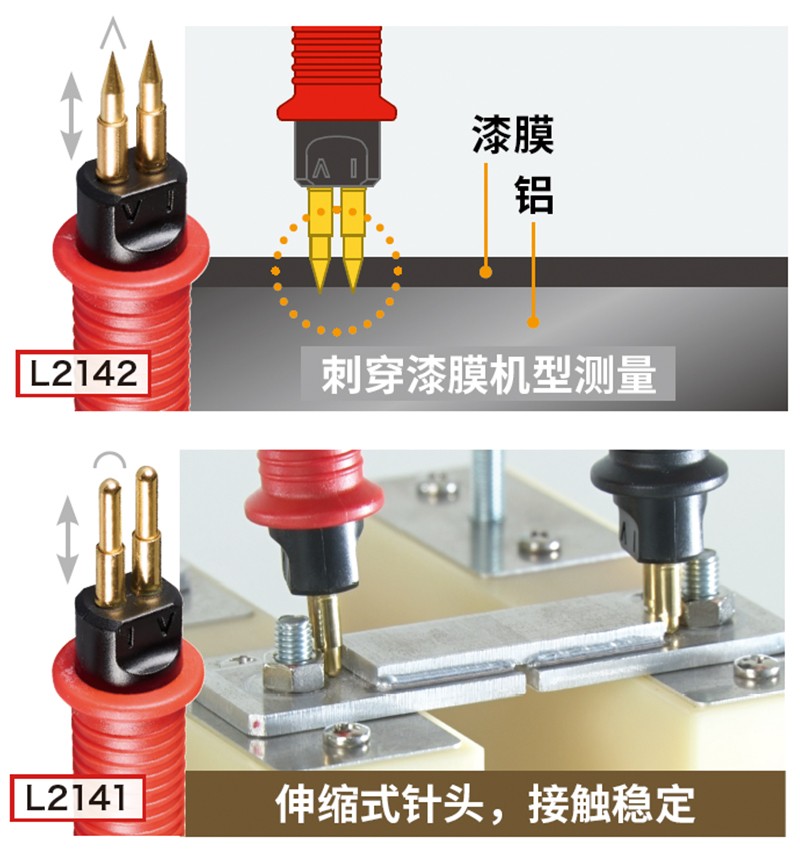

L2141、L2142：RM3548-50适用于飞机维�：痛笮蓿捎糜诘鹊缥涣硬馐裕觳椴煌恢玫牡缱璨�。L2141针型探头为圆头，可在不损坏飞机本身的情况下测量电阻值。
点击查看测试线选型指南
-

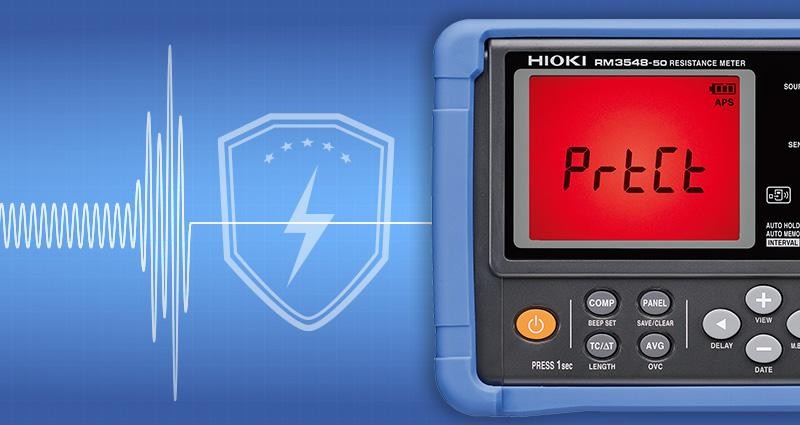

提高安全性的保护功能电路保护检测功能
检测到最高DC 60 V的过压施加时，会自动停止测量并保护电路。即使用户在电动汽车维保工作中或是电池总线测试过程中意外带电接触，也可以防止仪器的损坏并确保操作者的安全。
-

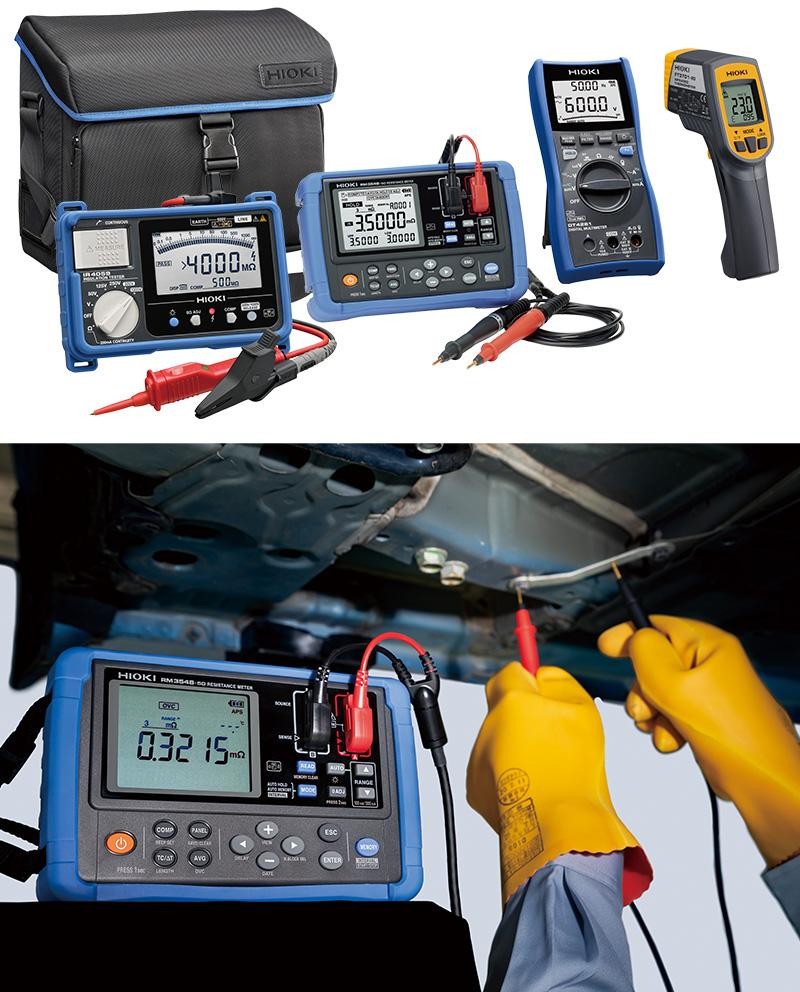

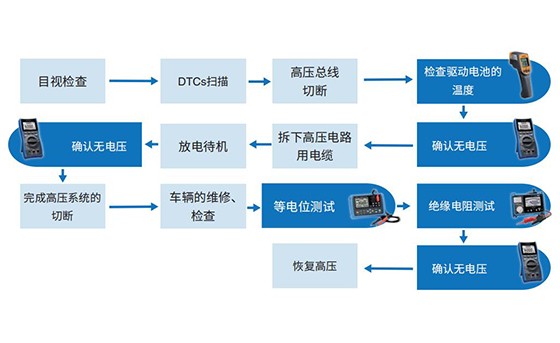

【符合UN ECE R100标准】新能源车维保测试套装用于电动汽车高压关机和重新启动的四种基础工具
RM3548-50符合国际安全标准UN ECE R100要求的最小测量电流为0.2 A，被电动汽车和混合动力汽车制造商推荐为可靠、精确的维护工具。
HIOKI6686体育提供可靠的测试工具，确保维保人员能够安全地进行维保作业。
基本参数 (精度保证时间：1年)
| 阻抗测量量程 | 3 mΩ (最大显示3.5000 mΩ, 分辨率 0.1 ?Ω)?3 MΩ量程 (最大显示3.5000 MΩ, 分辨率 100 Ω), 10档切换 基本精度: ±0.020% rdg. ±0.007% f.s. |
|---|---|
| 测量电流 | [3 mΩ量程时] DC 1 A?[3 MΩ量程时] DC 500 nA |
| 开放端子电压 | DC 5.5 V max. |
| 温度测量 | -10.0℃?99.9℃, 基本精度: ±0.5℃ (和温度传感器Z2002的组合精度) |
| 测量速度 | 固定 |
| 显示更新率 | 阻抗测试无OVC: 约100 ms, 有OVC: 约230 ms |

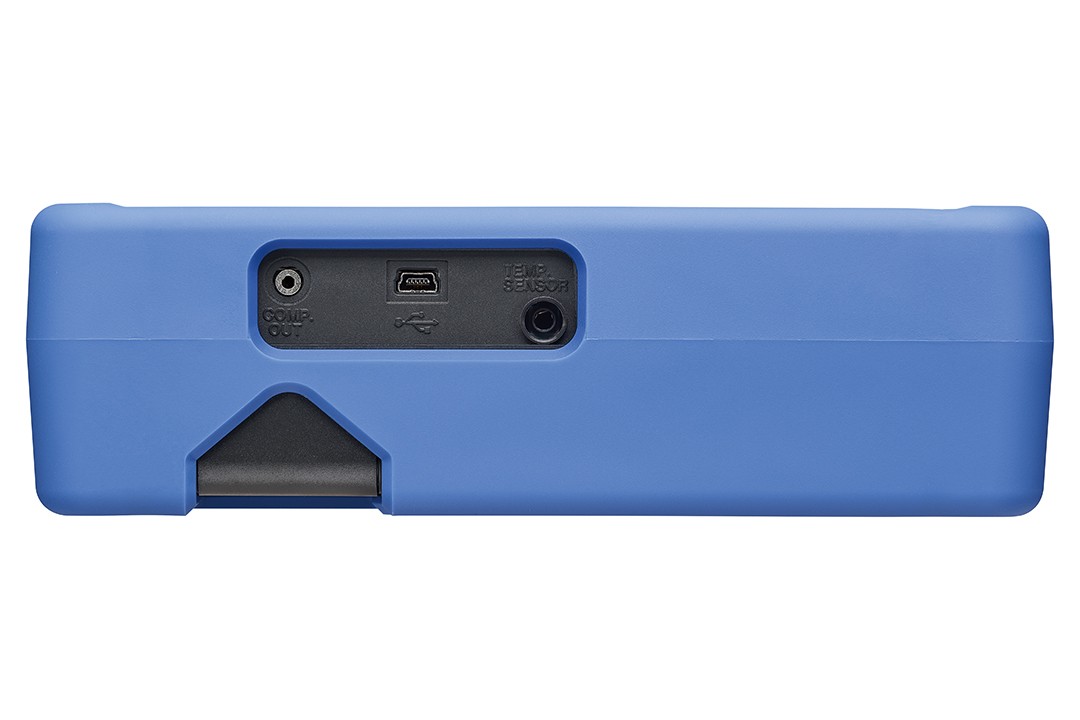

| 功能 | 温度补充功能、温度换算功能、偏置电压补偿功能(OVC), 比较器(ABS/REF％), 长度换算, 判断声音设置, 自动保持, 自动节电(APS), 平均值, 面板保存/读取, USB通讯 (大容量存储器，当与个人电脑连接时，设备的内部存储器会安装在个人电脑上), 通过Bluetooth?无线通讯 (使用Z3210时) |
| 存储功能 | 存储个数: 手动/自动: 最大1000个 间隔: 最大6000个 间隔: 0.2秒～10.0秒(0.2秒步进) 存储数据的读取: 显示屏, USB大容量存储器 (CSV, TXT文件) |
| 电源 | 5号碱性电池 (LR6) ×8 5号镍氢充电电池(HR6) ×8 连续使用时间：约10 h (我司条件下) 最大额定功率: 5 VA |
| 体积及重量 | 约199W × 132H × 60D mm (含保护壳), 约890 g (电池, 含保护壳) |
| 附件 | 夹型测试线L2107 ×1, 温度传感器Z2002 ×1, 保护壳Z5041 ×1, 颈挂式挂绳Z5043 ×1, 5号碱性电池(LR6) ×8, 使用说明书 ×1, USB连接线 (A – miniB型) L1003×1, 挂绳 ×1, 备用保险丝 ×1 |
-
备注：※L2107是RM3548-50的标准附件 测试线长度说明A: 分叉探头之间 B: 探头长度 L: 全长 L2107（A部分）可通过剪开捆扎管延长至约 0.8 米。 其他测试线（A部分）是固定的。
-

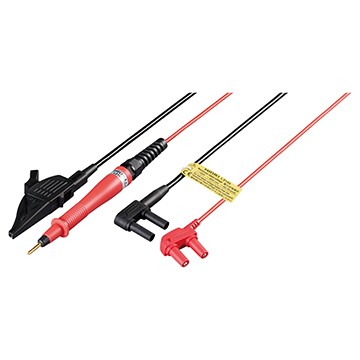

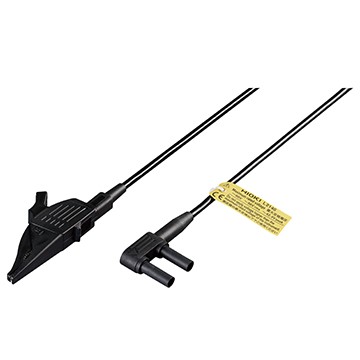

测试线（黑）L2140-02L: 3160 mm (黑), 可测量的导体直径最大约φ30 mm (黒), DC 60 V
-

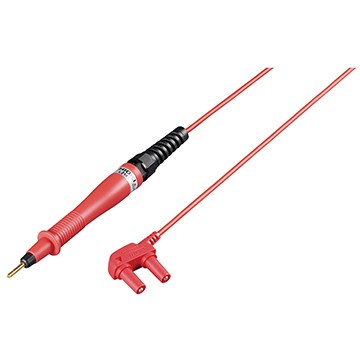

测试线（红）L2140-01B: 177 mm (红), L: 1840 mm (红), DC 60 V
-

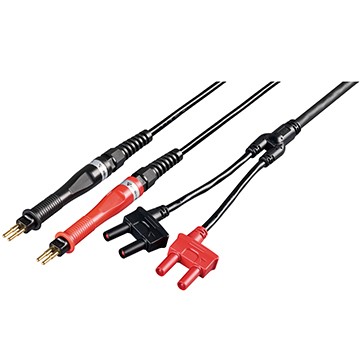

针型测试线L2142A: 1832 mm (红), 1832 mm (黑), B: 168 mm, L: 3000 mm (红), DC 1000 V
-
针型测试线L2141A: 1832 mm (红), 1832 mm (黑), B: 168 mm, L: 3000 mm (红), DC 1000 V
-

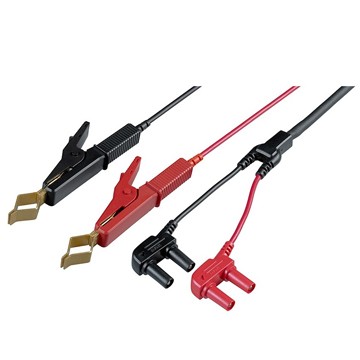

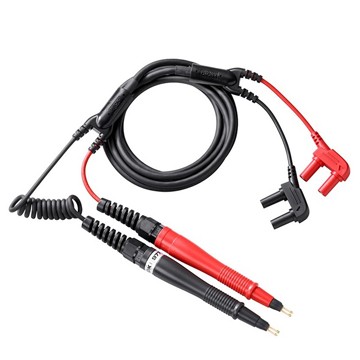

测试线L2140B: 177 mm (红), L: 1840 mm (红), 3160 mm (黑), 测量的导体直径最大约φ30 mm (黑), DC 60 V
-

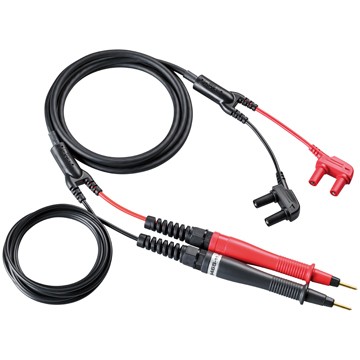

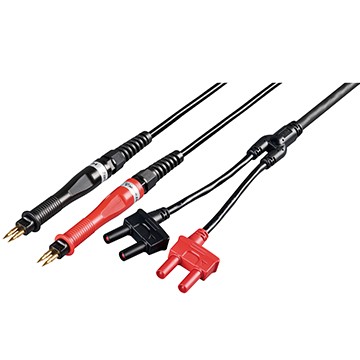

针型测试线 9465-11A: 45 mm（红）, 1970 mm（黑）, B: 177 mm, L: 1980 mm（红）, 3900 mm (黑) , DC 60 V
-

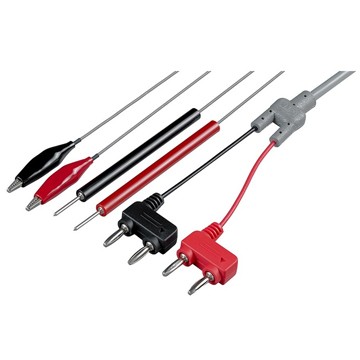

夹型测试线L2107A:130 mm, B:83 mm, L:1.1 m
-

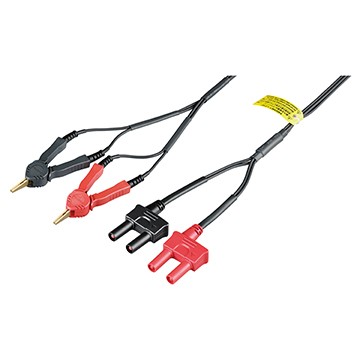

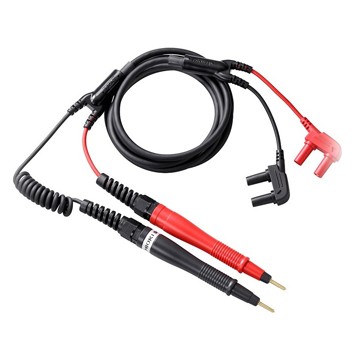

针型测试线 9772A: 45 mm（红）, 最长400 mm（黑）, B: 173 mm, L: 1921 mm（红）, DC 60 V
-

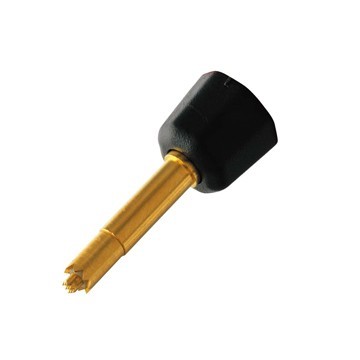

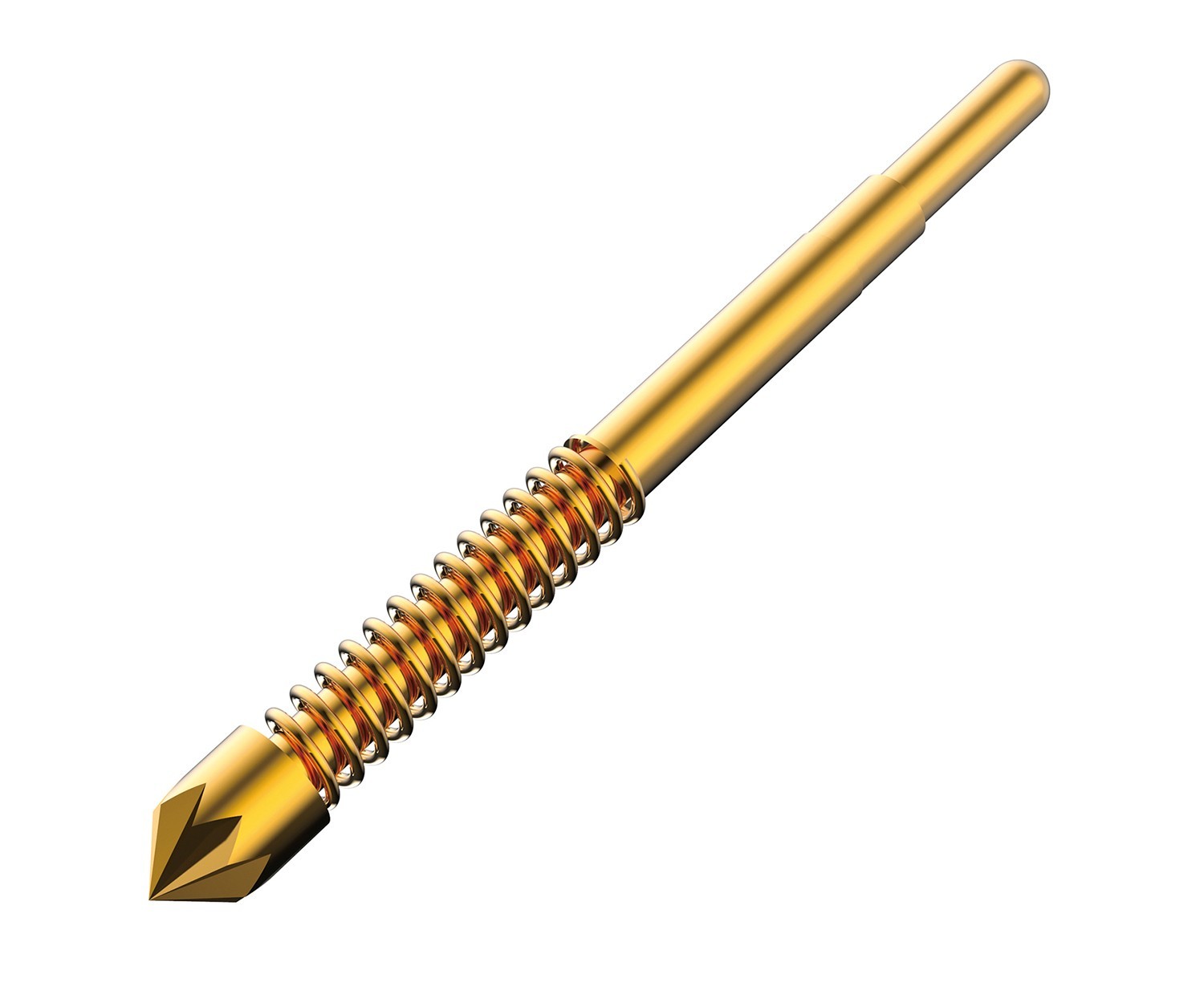

前端探针 9772-909772顶端交换用(1个)
-
前端探针 9465-909465-10顶端交换用(1个) 9465-11用
-
针型测试线 9465-10A: 45 mm（红）, 最长400 mm（黑）, B: 177 mm, L: 1925 mm（红）, DC 60 V
-
4端子测试线 9453A:280 mm, B:118 mm, L:1.36m
-
大夹型测试线 9467A: 300 mm, B: 131 mm, L: 1350 mm, 前端φ28 mm, DC 50 V
-
-
-

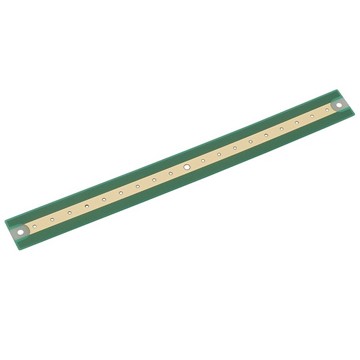

调零板Z5038用于L2120，L2100，L2110，L2020，9465-10，9772
-
调零板 9454L2100, 9461, 9465, 9465-10, 9772用
-
-
※Z2002是RM3548-50 的标准附件
-

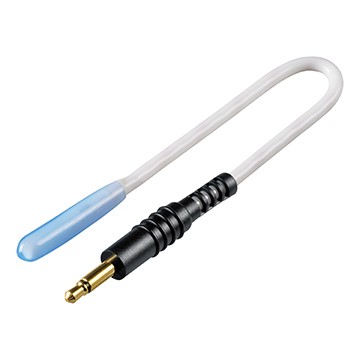

温度探头 Z2002RM3548用，100mm
-
比较器判断灯 L2105RM3544/3548系列用，2m
-
-
※L1003、Z5041, Z5043是标准附件
-

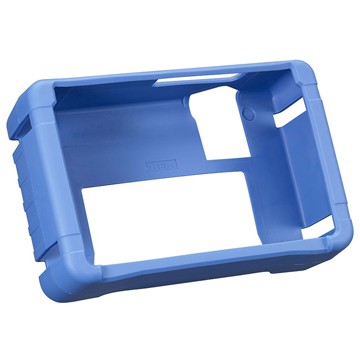

保护套 Z5041 -

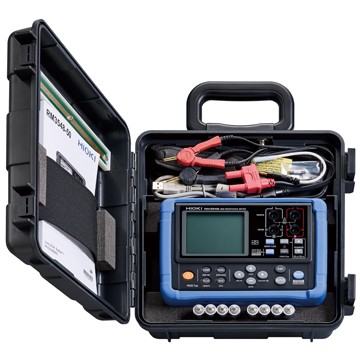

携带箱C1015携带箱
-
颈挂式挂绳 Z5043 -
USB线缆 L1003
-
-
