通过数据采集仪实现AC大电流的采集
返回上一页客户简介
某外资制造业客户，主营业务为自行车的生产制造、化工产品，汽车零部件和建筑材料的研发销售等。企业建立至今约80年，其自行车等产品年销售量在企业本土地区已连续数十年保持领先。该企业的自行车工厂坐落于江苏�。闪⒁岳唇�30年，目前厂内人员规模600人左右，负责整车的生产组装以及出口。
客户Q&A

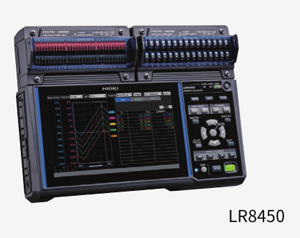

LR8450是一款使用灵活的数据采集仪，常用于进行温度、电压、电流等模拟信号测试，能以最高1ms的采样间隔测试各类传感器的输出电压。LR8450-01则支持无线输入单元，单台主机可匹配最多7个无线输入单元，实现无线数据传输，针对布线复杂或不便于接线的场所提供了有效的解决方案。

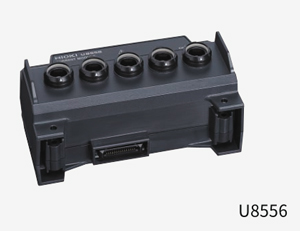

5ch的电流输入单元，最快采样间隔1ms，支持搭配HIOKI PL14接口的电流传感器，并自动识别。
实测回顾

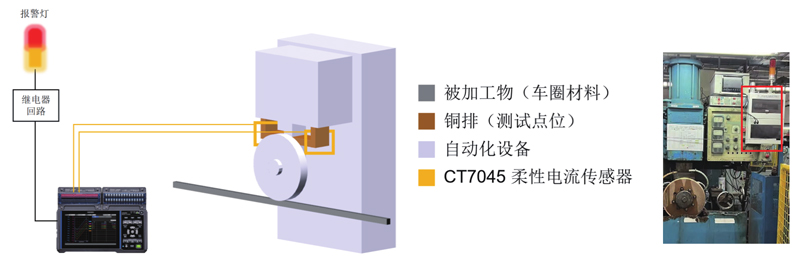

接线方式

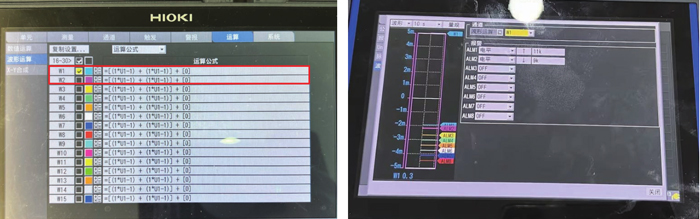

测量前的设置
1.将两根铜排上的电流相加得到总电流，设置通道间的运算，将波形相加。
2.报警条件：根据测试要求，分别将标准电流的80%以及120%设置为下限和上限，当超出该范围时仪器输出报警信号触发报警灯以及蜂鸣器，实现报警 1

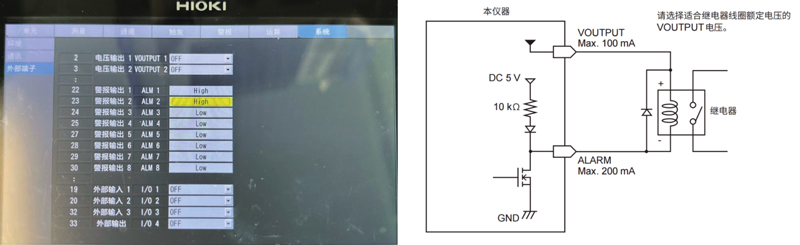

1 关于继电器的连接方式请参照上方右侧图片。由于本仪器的报警输出最高为5V的电平信号，故请在选择继电器时留意继电器规格。

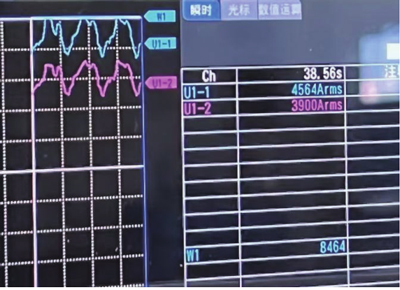

测试结果
在电流超出预设范围时，测试系统将会发出警报。当电流之和超过客户预期的上限或低于下限时，分别点亮不同的报警灯，整体的测试结果受到客户认可。
案例衍生
将HIOKI数据采集仪与电流传感器搭配

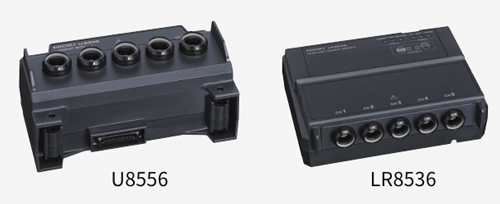

如今，数据采集仪LR8450系列也支持通过电流传感器的方式进行电流测试，电流输入单元U8556/LR8536搭载5ch的PL14接口，最快以1ms间隔采集电流。

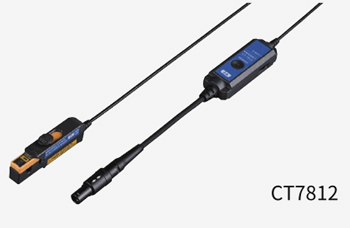

此外，HIOKI更是针对部分特殊场景推出了适用于空间狭窄或20A以下的高精度小电流测试场景下的小型电流传感器CT7812。
*各类电流传感器的接口存在差异，进行配置时请务必与相应的主机接口类型进行确认。
