电动汽车充电枪内部多路热敏电阻测试
返回上一页客户简介
某汽车行业的上市企业客户自成立以来已超过20年，坐落于安徽，目前在中国多地设有产线和实验室。致力于为消费电子产品、汽车领域产品以及企业通讯提供核心零部件。
客户Q&A
问：我想要在温箱环境中测试充电枪工作过程中内部热敏电阻的阻值，由于每一把充电枪中存在多个NTC（负温度系数热敏电阻），需要同时进行测试。
答：可以使用RM3545-02搭配Z3003多通道扫描�？椋迪侄嗤ǖ赖缱璨馐苑桨�。该配置下单台仪器最多可实现两线42通道或四线20通道的连续测试。可通过与上位机通讯将测试数据实时记录并显示。

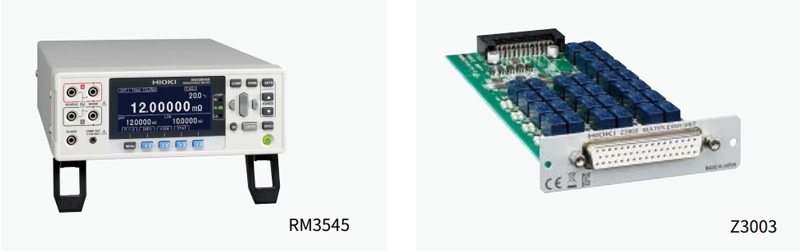

电阻计RM3545
电阻计RM3545的基本精度为0.006%，最小分辨率0.01μΩ 1 ，最大测量电流1A，可测范围0.00μΩ(测试电流1A)~1200MΩ，支持高速自动化判别，单通道从测量开始到判断输出最快2.2ms。
多路转接器单元Z3003(仅限RM3545-02或RM3545A-2可搭载) 为可进行多点测量和可综合判断的多路转接器。Z3003的切换时间为30ms/通道，总扫描时间 2 为（切换时间+含延迟时间的测量时间）×通道数。
1 如有更高精度、更高分辨率的电阻测量需求，推荐使用RM3545的升级产品RM3545A。
2 测量时间以及精度的典型值请参照相应的产品样本说明。
实测回顾
接线方式

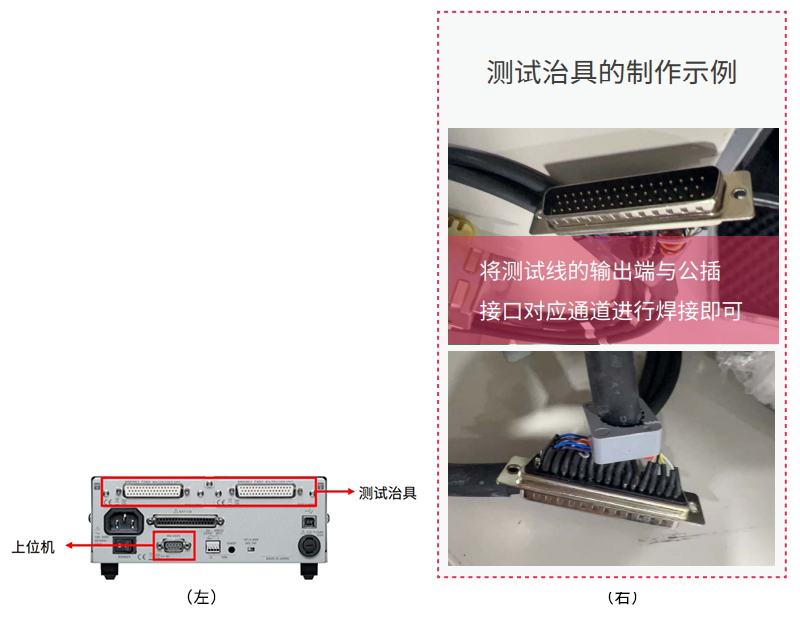

使用连接器D-SUB 50 针插口将测试治具与Z3003多通道扫描模块连接。并将仪器通过RS-232C通讯接口实现设备与上位机的通讯功能，即可将测试值在上位机中实时显示并记录。
*测试治具可自制（参考右图中制作示例）或根据需求定制，*详情请联系6686体育。
测试结果

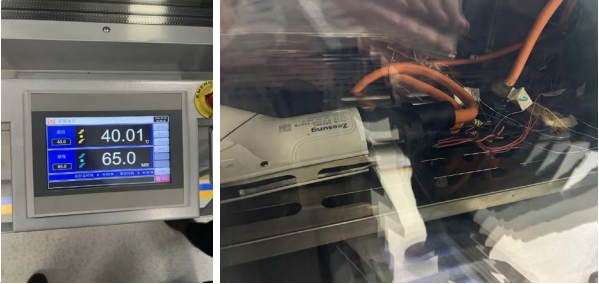

在温箱环境下（40℃，65%RH）对单支充电枪中6路热敏电阻同时测试，在1s内可得到一组完整测试数据，有效帮助客户提高了测试效率。
*可以使用PC端软件【Rm3545App】直接控制测试并保存数据，相关软件可在【6686体育官网-技术支持-软件下载】中免费下载。亦可以使用sequence maker等调试软件向仪器发送指令。

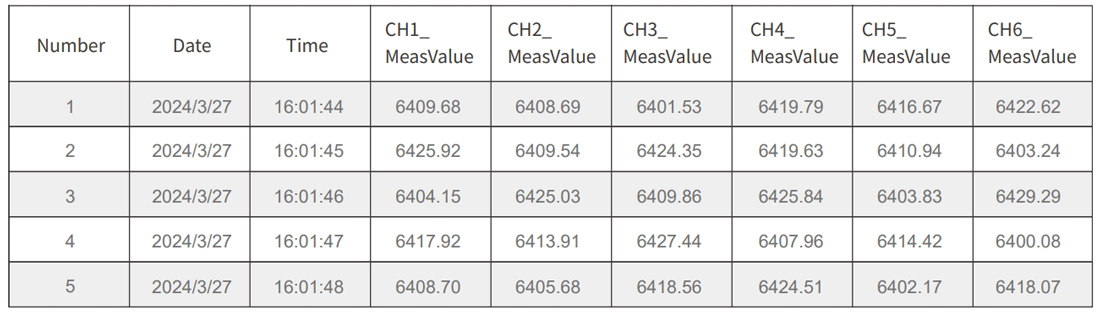

RM3545-02在上位机中显示的测试数据
*该测试界面仅作为示例展示，非客户端真实测试数据
案例衍生
充电枪内部的温度传感系统
充电枪中的主要感温元件是热敏电阻，当充电温度达到预设值时，将会自动降低充电功率，以防止温度进一步上升，若温度仍持续攀升并再次达到预设温度时，温控系统将切断电源，停止充电。待温度回落后重新开启充电。这能够有效防止充电时因温度过高导致插座熔化甚至火灾等事故的发生。
热敏电阻
热敏电阻是一种电阻值与温度具有非线性对应关系的电阻，可分为阻值随温度升高而增大的正温度系数热敏电阻（PTC），以及阻值随温度升高而减小的负温度系数热敏电阻（NTC）。可以通过测量热敏电阻的阻值，并通过特定算法将阻值转换为温度，以此实现部分具有高精度需求的温度测试场景。
大部分的温度测试的场景中，客户都会使用热电偶、热电阻或热敏电阻进行温度测试，以下我们通过表格的形式比较热电偶、热电阻、热敏电阻的区别：
| 名称及特点 | 可与之搭配使用的6686体育产品 |
热电偶（常用K、T型） 优点：成本低，无需额外供电，可测温度范围大 缺点：不稳定，响应速度慢 | 数据采集仪系列（LR8410、LR8450、LR8515等） 存储记录仪系列（MR6000、MR8740T、MR8847A等） 万用表&钳形表系列（DT4253、DT4281、DT4282&CM4371-50、CM4373-50、CM4375-50、CM4141-50等）*搭配K型热电偶DT4910 |
热电阻（常用铂、铜） 优点：稳定性好，精确度高 缺点：成本高，容易受线阻影响，需要另外供电 | 数据采集仪系列（LR8410、LR8450、LR8515等） |
热敏电阻（常用NTC） 优点：响应速度快，灵敏度高，易于加工与小型化 缺点：不耐高温，不稳定 | 电阻计系列（RM3542、RM3543、RM3544、RM3545等） *测试电阻值 |
